Reverzná osmóza patrí medzi najúčinnejšie membránové technológie na úpravu vody. Využíva sa všade tam, kde nestačí odstrániť iba mechanické nečistoty, ale potrebujeme výrazne znížiť obsah rozpustených solí, minerálov a ďalších látok prítomných vo vode.
Systémy reverznej osmózy nachádzajú uplatnenie pri príprave technologickej vody, úprave pitnej vody, odsoľovaní, energetike, potravinárstve, farmaceutickom priemysle aj pri opätovnom využití vody.
Samotná membrána však nie je celý systém. O spoľahlivosti a ekonomike prevádzky rozhoduje aj kvalita vstupnej vody, predúprava, pracovný tlak, výťažnosť systému a pravidelná údržba membrán.
Čo je reverzná osmóza?
Aby sme pochopili reverznú osmózu, najskôr si vysvetlime prirodzenú osmózu.
Pri osmóze prechádza voda cez polopriepustnú membránu z prostredia s nižšou koncentráciou rozpustených látok do prostredia s vyššou koncentráciou. Proces pokračuje dovtedy, kým sa nevytvorí rovnováha daná osmotickým tlakom.
Pri reverznej osmóze (RO – Reverse Osmosis) tento prirodzený proces obrátime.
Na vodu s vyššou koncentráciou rozpustených látok pôsobíme tlakom vyšším, než je jej osmotický tlak. Voda je následne tlačená cez membránu, zatiaľ čo veľká časť rozpustených látok zostáva na koncentrovanej strane systému.
Výsledkom sú dva prúdy:
- permeát – upravená voda, ktorá prešla membránou,
- koncentrát – prúd s vyššou koncentráciou zachytených látok.
Reverzná osmóza teda nečistoty iba nezachytáva ako klasický mechanický filter. Vytvára samostatný koncentrovaný prúd, ktorý je potrebné pri návrhu systému ďalej riešiť.
Ako funguje membrána reverznej osmózy?
RO membrána predstavuje selektívnu bariéru.
Molekuly vody cez ňu prechádzajú výrazne ľahšie než mnohé rozpustené ióny a ďalšie látky.
Reverzná osmóza môže podľa typu membrány, kvality vstupnej vody a prevádzkových podmienok výrazne znižovať obsah napríklad:
- rozpustených solí,
- vápnika a horčíka,
- chloridov,
- síranov,
- dusičnanov,
- sodíka,
- niektorých kovov,
- časti organických látok.
Membránová separácia zároveň predstavuje veľmi účinnú bariéru pre častice a mikroorganizmy. Pri návrhu systému však treba presne definovať, ktoré látky potrebujeme odstrániť a akú kvalitu má mať výsledná voda.
Účinnosť nie je rovnaká pre každú látku a závisí aj od konkrétnej membrány.
Prečo reverzná osmóza potrebuje vysoký tlak?
Membrána sama o sebe vodu „nenasáva“.
Aby voda prechádzala opačným smerom než pri prirodzenej osmóze, musí systém prekonať osmotický tlak vstupnej vody a hydraulický odpor membrány.
Preto je súčasťou RO zariadenia vysokotlakové čerpadlo.
Potrebný pracovný tlak závisí najmä od:
- koncentrácie rozpustených látok,
- teploty vody,
- typu membrány,
- požadovaného prietoku permeátu,
- požadovanej výťažnosti.
Pri vode s vyššou salinitou je potrebný vyšší tlak a spravidla aj viac energie.
Preto sa technické riešenie RO systému pre mierne mineralizovanú vodu môže výrazne líšiť od zariadenia určeného na odsoľovanie morskej vody.

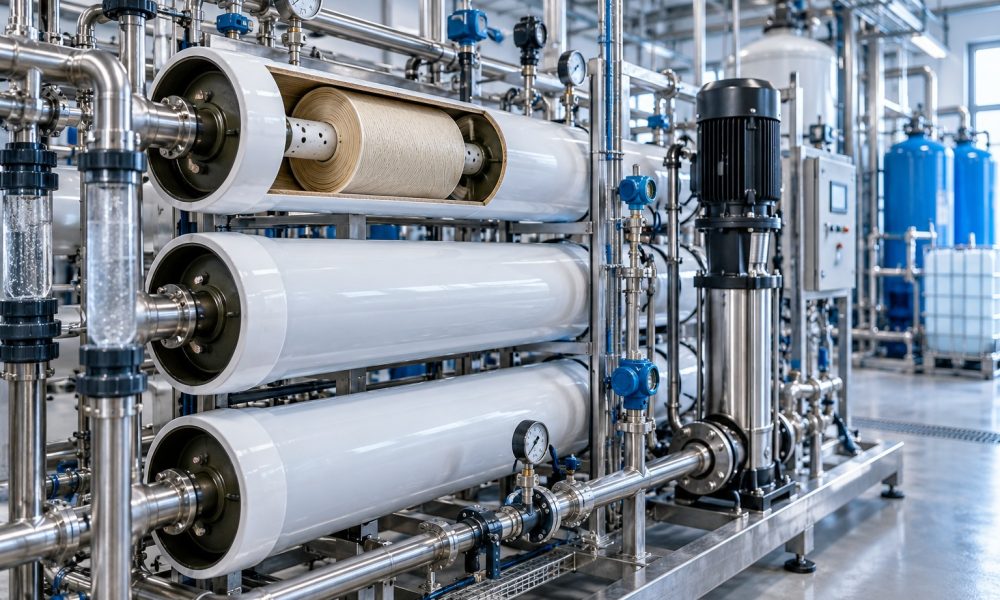

Z čoho sa skladá systém reverznej osmózy?
Kompletné zariadenie je podstatne viac než samotná membrána.
Typická zostava môže obsahovať:
- predúpravu vstupnej vody,
- mechanickú filtráciu,
- dávkovanie chemikálií podľa kvality vody,
- vysokotlakové čerpadlo,
- membránové tlakové nádoby,
- RO membrány,
- meranie tlaku a diferenčného tlaku,
- prietokomery,
- meranie vodivosti,
- regulačné a uzatváracie ventily,
- automatický riadiaci systém,
- preplachovanie a prípadne CIP čistenie.
A práve tu sa technológia úpravy vody prirodzene prepája s meraním a reguláciou.
Bez kvalitného merania totiž prevádzkovateľ nevie spoľahlivo vyhodnotiť, či membránový systém pracuje správne.
Predúprava vody je kľúčová
Jednou z najväčších chýb je predstava, že reverzná osmóza vyrieši akúkoľvek vstupnú vodu bez ďalšej úpravy.
Membrány sú citlivé na zanášanie a ich životnosť výrazne závisí od kvality vody, ktorá do nich vstupuje.
Problém môžu spôsobovať napríklad:
- suspendované častice,
- vysoký zákal,
- železo a mangán,
- tvrdosť,
- organické látky,
- mikrobiologické znečistenie,
- látky poškodzujúce konkrétny materiál membrány.
Pred RO sa preto podľa kvality vstupnej vody môže používať:
- mechanická filtrácia,
- piesková alebo multimediálna filtrácia,
- aktívne uhlie,
- ultrafiltrácia,
- zmäkčovanie,
- dávkovanie antiscalantu,
- úprava pH,
- ďalšie chemické alebo fyzikálne procesy.
Správne navrhnutá predúprava môže mať zásadný vplyv na životnosť membrán aj prevádzkové náklady.
Čo je fouling a scaling?
Pri prevádzke reverznej osmózy sa stretávame najmä s dvoma problémami.
Fouling – zanášanie membrány
Na povrchu membrány sa môžu postupne usadzovať:
- jemné častice,
- organické látky,
- koloidy,
- mikroorganizmy a biofilm.
Výsledkom môže byť pokles výkonu a zvýšenie tlakových strát.
Scaling – tvorba minerálnych usadenín
Keď sa voda v systéme koncentruje, niektoré rozpustené soli môžu prekročiť svoju rozpustnosť a začať vytvárať usadeniny na membráne.
Riziko scalingu rastie najmä pri nevhodne nastavenej výťažnosti systému a nevhodnom chemickom zložení vody.
Preto sa pred návrhom RO systému vykonáva analýza vstupnej vody.
Čo znamená výťažnosť reverznej osmózy?
Nie všetka voda vstupujúca do RO zariadenia sa zmení na permeát.
Ak napríklad do systému privádzame vstupnú vodu, časť získame ako upravený permeát a zvyšok odchádza ako koncentrát.
Pomer množstva permeátu k množstvu vstupnej vody označujeme ako recovery – výťažnosť systému.
Vyššia výťažnosť znamená, že z rovnakého množstva vstupnej vody získame viac upravenej vody.
Nie je však možné ju zvyšovať neobmedzene.
Čím viac vody odoberieme vo forme permeátu, tým viac sa rozpustené látky koncentrujú v zostávajúcom prúde. Tým môže rásť riziko:
- tvorby usadenín,
- zanášania membrán,
- zhoršenia kvality permeátu,
- skrátenia životnosti membrán.
Optimálna výťažnosť preto musí vychádzať z kvality vstupnej vody a návrhu konkrétneho zariadenia.
Ako zistíme, že reverzná osmóza funguje správne?
RO systém treba monitorovať.
Medzi dôležité prevádzkové veličiny patria najmä:
| Parameter | Čo nám napovie |
|---|---|
| Vstupný tlak | Podmienky pred membránovým stupňom |
| Tlak permeátu a koncentrátu | Prevádzkové podmienky systému |
| Diferenčný tlak | Môže upozorniť na zanášanie |
| Prietok vstupnej vody | Zaťaženie systému |
| Prietok permeátu | Aktuálny výkon zariadenia |
| Prietok koncentrátu | Dôležitý pre výťažnosť |
| Vodivosť vstupnej vody | Množstvo rozpustených iónových látok |
| Vodivosť permeátu | Dôležitý ukazovateľ kvality upravenej vody |
| Teplota | Ovplyvňuje výkon membrány |
Nestačí teda sledovať iba to, či zo zariadenia „tečie čistá voda“.
Dôležitý je trend jednotlivých parametrov v čase. Postupná zmena diferenčného tlaku, prietoku permeátu alebo kvality permeátu môže upozorniť na problém skôr, než dôjde k výraznému poklesu výkonu.
Kde sa reverzná osmóza používa?
Rozsah aplikácií je veľmi široký.
Technologická voda v priemysle
RO sa používa tam, kde môže obsah rozpustených minerálov negatívne ovplyvňovať výrobný proces alebo technologické zariadenia.
Typickým cieľom je znížiť mineralizáciu vody pred ďalším stupňom úpravy alebo jej použitím v technológii.
Energetika a kotolne
Kvalita napájacej vody má zásadný význam pre kotly, parné systémy a ďalšie energetické zariadenia.
Reverzná osmóza môže byť súčasťou systému prípravy vody pred ďalšou demineralizáciou alebo kondicionovaním.
Potravinársky a nápojový priemysel
Kvalita vody môže priamo ovplyvňovať výsledný produkt.
Membránové systémy preto nachádzajú uplatnenie pri príprave procesnej a produktovej vody.
Farmaceutická a technologicky náročná výroba
V aplikáciách s vysokými požiadavkami na kvalitu vody môže byť reverzná osmóza jedným zo stupňov viacstupňovej úpravy.
Odsoľovanie vody
Jednou z najznámejších aplikácií je znižovanie obsahu solí v brakickej alebo morskej vode.
Pri týchto systémoch sú požiadavky na tlak, materiály, energetickú účinnosť a konštrukciu zariadenia výrazne vyššie.
Opätovné využitie vody
Reverzná osmóza môže byť súčasťou technológie na úpravu už použitej vody pred jej opätovným využitím.
V priemysle tak môže pomáhať znižovať spotrebu čerstvej vody a množstvo odpadovej vody.
Reverzná osmóza nie je univerzálne riešenie
RO je veľmi účinná technológia, ale nie vždy je najvhodnejšia.
Ak potrebujeme odstrániť iba mechanické nečistoty, môže byť zbytočne komplikovaná.
Ak je problémom predovšetkým mikrobiologická kontaminácia, môže byť vhodnejšia alebo doplnková UV-C dezinfekcia.
Pri určitých organických mikropolutantoch môže byť súčasťou riešenia pokročilá oxidácia AOP.
A ak nepotrebujeme takú vysokú mieru separácie rozpustených látok, môže byť vhodná iná membránová technológia – napríklad mikrofiltrácia, ultrafiltrácia alebo nanofiltrácia.
Správna otázka preto nie je:
„Potrebujeme reverznú osmózu?“
ale:
„Čo potrebujeme z vody odstrániť a akú kvalitu vody potrebujeme na výstupe?“
Reverzná osmóza vs. ultrafiltrácia
Tieto technológie sa často zamieňajú, hoci riešia odlišné úlohy.
Ultrafiltrácia sa používa predovšetkým na separáciu jemných častíc, koloidov a mikrobiologických nečistôt. Väčšina rozpustených solí však cez UF membránu prechádza.
Reverzná osmóza dokáže výrazne znižovať aj obsah rozpustených iónov a celkovú mineralizáciu vody.
Preto sa tieto technológie nemusia navzájom nahrádzať.
V niektorých systémoch môže byť ultrafiltrácia použitá práve ako predúprava pred reverznou osmózou.
Čo treba vedieť pred návrhom RO systému?
Pred výberom zariadenia je vhodné poznať minimálne:
- zdroj vody,
- chemický rozbor vody,
- požadovaný prietok upravenej vody,
- požadovanú kvalitu permeátu,
- dennú spotrebu,
- tlak vstupnej vody,
- teplotu vody,
- spôsob prevádzky,
- dostupný priestor,
- možnosti odvádzania koncentrátu.
Pri priemyselných aplikáciách je vhodné poznať aj to, na čo bude upravená voda následne použitá.
Iné požiadavky môže mať voda pre oplachovanie, iné kotolňa a iné technologický proces.
Zapamätajte si
- Reverzná osmóza využíva polopriepustnú membránu a tlak.
- Výsledkom procesu je permeát a koncentrát.
- RO dokáže výrazne znižovať obsah rozpustených solí a ďalších látok vo vode.
- Samotná membrána nie je celý systém – veľmi dôležitá je predúprava vody.
- Fouling a scaling patria medzi hlavné príčiny problémov membrán.
- Vyššia výťažnosť nemusí automaticky znamenať lepšiu prevádzku.
- Tlak, prietok, vodivosť a diferenčný tlak sú dôležité pre monitoring systému.
- Technológia sa musí navrhovať podľa analýzy vstupnej vody a požadovanej kvality výstupu.
Záver
Reverzná osmóza patrí medzi najvýkonnejšie technológie membránovej úpravy vody. Je vhodná najmä tam, kde potrebujeme výrazne znížiť množstvo rozpustených látok a dosiahnuť stabilnú kvalitu upravenej vody.
Úspešný návrh však nezačína výberom membrány.
Začína analýzou vstupnej vody, definovaním požadovanej kvality výstupu a správnym návrhom predúpravy, membránového stupňa, merania a regulácie.
V REFLOW SK rozširujeme naše riešenia pre priemysel o technológie úpravy a dezinfekcie vody vrátane membránových systémov. V spolupráci s Aqua Innovation vieme riešiť úpravu vody podľa konkrétnej aplikácie – od návrhu technológie až po jej integráciu s meraním, reguláciou a automatizáciou.
