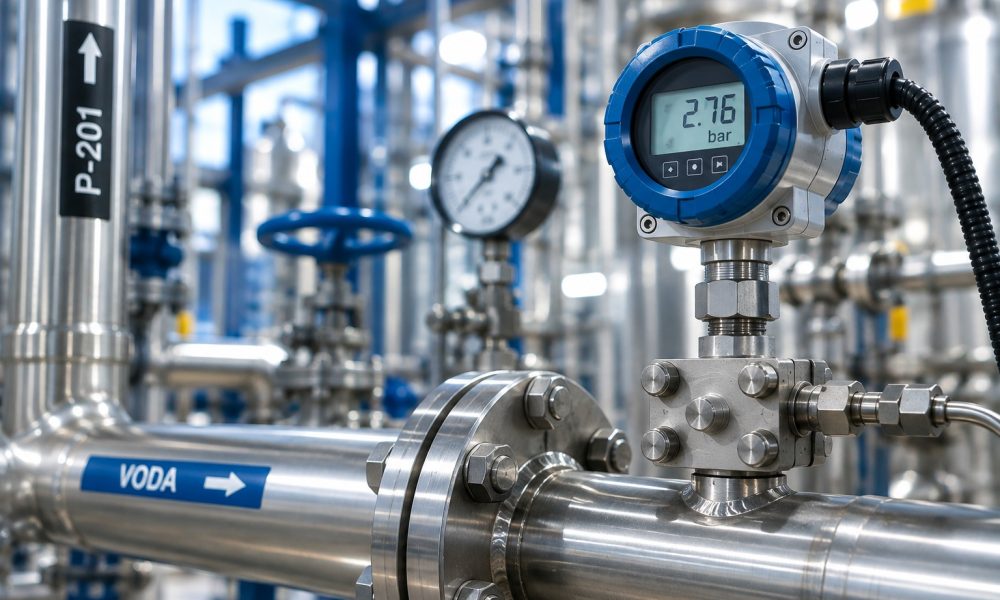

Tlakový snímač ukazuje 6,2 bar, ale manometer vedľa neho iba 5,5 bar. Hodnota pomaly „uteká“, pri spustení čerpadla prudko vyskočí alebo riadiaci systém zobrazuje úplne inú hodnotu než samotný prístroj.
Prvá reakcia býva často jednoduchá:
„Snímač je chybný.“
V praxi však samotný tlakový snímač nemusí byť príčinou problému.
Nesprávne meranie môže vzniknúť v procesnom pripojení, kabeláži, napájaní, konfigurácii PLC, nevhodnom meracom rozsahu alebo dokonca v samotnom technologickom procese.
Preto má zmysel postupovať systematicky.
1. Nesprávne zvolený merací rozsah
Jednou z najčastejších chýb je výrazne predimenzovaný snímač.
Predstavme si proces, v ktorom sa tlak bežne pohybuje medzi:
0 až 2 bar
ale použitý je snímač:
0 až 25 bar.
Snímač síce tlak zmeria, ale využívame iba malú časť jeho meracieho rozsahu.
To môže zhoršiť praktickú použiteľnosť merania a relatívny význam chyby vzhľadom na skutočne meranú hodnotu.
Príklad
Ak výrobca definuje určitú chybu vo vzťahu k celému rozsahu snímača, rovnaká absolútna chyba predstavuje pri nízkom prevádzkovom tlaku výrazne väčšie percento z meranej hodnoty.
Preto by mal byť rozsah zvolený tak, aby zodpovedal reálnym prevádzkovým podmienkam a zároveň poskytoval potrebnú rezervu.
2. Snímač bol vystavený preťaženiu alebo tlakovému rázu
To, že proces bežne pracuje pri 6 bar, ešte neznamená, že snímač nikdy nezažije vyšší tlak.
Pri:
- rýchlom zatvorení ventilu,
- spustení alebo zastavení čerpadla,
- prepnutí technologickej vetvy,
- náhlom zastavení prúdenia
môže vzniknúť krátkodobá tlaková špička.
Tá môže byť výrazne vyššia než tlak viditeľný na bežnom manometri alebo v pomalšie vzorkovanom riadiacom systéme.
Takýto vodný ráz alebo tlaková špička môže spôsobiť posun nuly, poškodenie membrány alebo trvalú zmenu vlastností snímača.
Snímač pritom nemusí úplne prestať fungovať.
Môže jednoducho začať merať nesprávne.
3. Nevhodná montážna poloha
Aj spôsob montáže môže ovplyvniť výsledok.
Pri niektorých snímačoch môže zmena montážnej polohy spôsobiť malý posun nulového bodu.
Výraznejší problém však často spôsobuje samotné procesné pripojenie.
V impulznom vedení sa môže nachádzať:
- vzduch,
- kondenzát,
- kvapalina,
- usadenina.
Ak napríklad meriame tlak kvapaliny a medzi procesom a snímačom zostane vzduchová kapsa, dynamické správanie merania môže byť iné, než očakávame.
Pri plynoch môže byť problémom naopak nahromadený kondenzát.
4. Výškový rozdiel medzi snímačom a odberným miestom
Toto je nenápadná, ale veľmi praktická príčina.
Ak je tlakový snímač pripojený k procesu pomocou impulzného vedenia naplneného kvapalinou a nachádza sa výrazne nižšie alebo vyššie než odberné miesto, vzniká hydrostatický tlak kvapalinového stĺpca.
Výsledok môže byť napríklad:
procesný tlak: 5,0 bar
zobrazená hodnota: 5,3 bar
Snímač pritom môže byť úplne v poriadku.
Rozdiel vytvára samotný kvapalinový stĺpec medzi odberným miestom a meracou membránou.
Čím väčší je výškový rozdiel a hustota média, tým väčší môže byť tento efekt.
5. Upchaté alebo zanesené procesné pripojenie
Tlak sa musí dostať až k meracej membráne.
Pri médiách, ktoré:
- kryštalizujú,
- tuhnú,
- obsahujú pevné častice,
- vytvárajú sediment,
- sú veľmi viskózne,
sa môže malé procesné pripojenie postupne zanášať.
Výsledkom nemusí byť okamžitý výpadok.
Typickým prejavom môže byť:
pomalá odozva → oneskorené meranie → „zamrznutá“ hodnota → úplná strata reakcie.
V takýchto aplikáciách môže byť vhodnejšia napríklad čelná membrána alebo vhodný membránový oddeľovač.
6. Teplota procesu je mimo vhodného rozsahu
Elektronika tlakového snímača má definovaný teplotný rozsah.
Rovnako dôležitá je však teplota média pôsobiaca na procesnú časť.
Pri veľmi horúcom médiu môže dochádzať k:
- teplotnému driftu,
- zvýšenej chybe,
- rýchlejšiemu starnutiu elektroniky,
- poškodeniu tesnení,
- prekročeniu povolenej teploty meracej bunky.
Typickým príkladom je meranie tlaku pary.
Tlakový snímač často nemožno jednoducho namontovať priamo na horúce parné potrubie bez vhodného riešenia procesného pripojenia.
7. Nesprávne odvzdušnenie referenčného tlaku
Pri relatívnom tlakovom snímači sa meraný tlak porovnáva s atmosférickým tlakom.
Referenčná strana preto musí byť správne riešená.
Ak sa referenčný otvor alebo odvzdušnenie:
- upchá,
- zaplaví,
- znečistí,
- nevhodne utesní,
môže sa zmeniť referenčný tlak a snímač začne vykazovať chybu.
Toto je dôležité najmä pri snímačoch používaných vo vlhkom alebo vonkajšom prostredí.
8. Problém nie je v tlaku, ale v signále 4–20 mA
Snímač môže merať správne a napriek tomu PLC zobrazuje nesprávnu hodnotu.
Predstavme si snímač:
0–10 bar = 4–20 mA
Riadiaci systém však má nastavené:
0–16 bar = 4–20 mA.
Pri prúde 12 mA potom snímač reprezentuje približne polovicu svojho rozsahu, teda 5 bar, ale PLC môže podľa nesprávneho škálovania zobrazovať 8 bar.
Snímač je úplne funkčný.
Chyba je v konfigurácii.
Preto je pri diagnostike veľmi užitočné zmerať skutočný prúd v slučke a porovnať ho s údajom v riadiacom systéme.
9. Problém s napájaním, kabelážou alebo rušením
Najmä pri dlhších vedeniach treba preveriť celú meraciu slučku.
Problém môže spôsobovať:
- nedostatočné napájacie napätie,
- príliš veľký odpor slučky,
- uvoľnená svorka,
- poškodený kábel,
- vlhkosť v konektore,
- nevhodné tienenie,
- elektromagnetické rušenie.
Ak meraná hodnota náhodne skáče alebo sa problém objavuje pri spustení frekvenčného meniča, elektromotora či iného výkonového zariadenia, oplatí sa preveriť aj EMC a vedenie kabeláže.
10. Drift alebo strata kalibrácie
Každý merací systém sa môže časom meniť.
Dlhodobú stabilitu môžu ovplyvniť:
- mechanické namáhanie,
- teplotné cykly,
- tlakové preťaženia,
- vibrácie,
- agresívne médium,
- starnutie materiálov.
Výsledkom môže byť drift – pomalý posun meranej hodnoty v čase.
Typický príklad:
pri odstavenom procese mal snímač pôvodne:
0,00 bar
po niekoľkých rokoch ukazuje:
0,08 bar.
Takáto zmena nemusí byť pri niektorých aplikáciách kritická, pri presnom procesnom meraní však už môže byť významná.
Preto má pravidelná kontrola a kalibrácia svoje miesto najmä pri kritických meracích bodoch.
A čo keď tlak skutočne kolíše?
Nie každá nestabilná hodnota znamená nestabilný snímač.
Snímač môže iba správne zobrazovať to, čo sa v potrubí skutočne deje.
Tlakové pulzácie môžu spôsobovať napríklad:
- piestové čerpadlá,
- kompresory,
- regulačné ventily,
- rýchle spínanie armatúr,
- kavitácia,
- hydraulické rázy.
Ak jeden manometer ukazuje stabilných 5 bar a elektronický snímač rýchlo kolíše medzi 4,7 a 5,3 bar, nemusí to znamenať, že elektronický snímač meria zle.
Mechanický manometer môže dynamické zmeny jednoducho nedokázať zobraziť tak rýchlo.
Ako zistiť, kde je problém?
Pri diagnostike odporúčame postupovať od jednoduchých vecí k zložitejším.
1. Overte proces
Je tlak skutočne taký, aký očakávame?
2. Porovnajte meranie s referenciou
Ideálne s kalibrovaným referenčným tlakomerom alebo kalibrátorom.
3. Skontrolujte výstup snímača
Pri 4–20 mA slučke zmerajte reálny prúd.
4. Porovnajte ho s údajom PLC
Ak prúd zodpovedá správnemu tlaku, ale PLC ukazuje inú hodnotu, problém je pravdepodobne v škálovaní alebo spracovaní signálu.
5. Skontrolujte procesné pripojenie
Odvzdušnenie, kondenzát, zanesenie, impulzné vedenie a ventily.
6. Preverte rozsah a konfiguráciu
Skontrolujte LRV, URV, jednotky a prípadné nastavenie nuly.
7. Až potom podozrievajte samotný snímač
Tento postup môže výrazne skrátiť diagnostiku.
Praktická diagnostická tabuľka
| Prejav | Možná príčina |
|---|---|
| Konštantne vyššia hodnota | Hydrostatický stĺpec, posunutá nula, nesprávne škálovanie |
| Konštantne nižšia hodnota | Posun nuly, konfigurácia, problém procesného pripojenia |
| Hodnota pomaly reaguje | Zanesenie, dlhé impulzné vedenie, viskózne médium |
| Hodnota rýchlo kolíše | Reálne tlakové pulzácie, rušenie, kavitácia |
| Hodnota je „zamrznutá“ | Upchaté pripojenie, ventil, porucha snímača |
| PLC ukazuje inú hodnotu | Nesprávne škálovanie 4–20 mA |
| Chyba rastie s teplotou | Teplotný vplyv alebo nevhodná montáž |
| Po tlakovom ráze vznikla odchýlka | Preťaženie meracej bunky |
| Nula sa postupne posúva | Drift alebo mechanické namáhanie |
| Problém vzniká pri zapnutí motora | EMC, uzemnenie alebo kabeláž |
Kedy snímač kalibrovať?
Kalibrácia má zmysel najmä vtedy, keď:
- existuje podozrenie na drift,
- meranie ovplyvňuje kvalitu výroby,
- údaj sa používa na bezpečnostné alebo bilančné účely,
- zariadenie bolo vystavené preťaženiu,
- výsledok sa nezhoduje s referenčným meraním,
- to vyžaduje interný plán kvality alebo legislatíva.
Dôležité však je najskôr odstrániť prípadné chyby montáže.
Kalibrácia nevyrieši upchaté impulzné vedenie ani nesprávne škálovanie PLC.
Zapamätajte si
Keď tlakový snímač ukazuje nesprávnu hodnotu, nezačínajte automaticky jeho výmenou.
Najskôr oddeľte tri možné oblasti problému:
proces → snímač → signál a riadiaci systém.
Ak tlak zodpovedá referenčnému meraniu a prúd 4–20 mA správne reprezentuje tlak, ale PLC zobrazuje inú hodnotu, chyba pravdepodobne nie je v snímači.
Ak je nesprávny už samotný výstup snímača, treba následne preveriť procesné pripojenie, montáž, konfiguráciu, preťaženie a kalibráciu.
Záver
Nesprávna hodnota tlaku nemusí automaticky znamenať pokazený tlakový snímač.
V praxi býva príčinou často kombinácia procesných podmienok, nevhodnej montáže, nesprávneho rozsahu, tlakových špičiek alebo chyby pri spracovaní signálu.
Najefektívnejšia diagnostika preto nespočíva v náhodnej výmene komponentov, ale v systematickom preverení celého meracieho reťazca od procesu až po PLC.
Správne navrhnuté a diagnostikované meranie následne prináša nielen presnejšie údaje, ale aj vyššiu spoľahlivosť technológie a dlhšiu životnosť meracej techniky.
