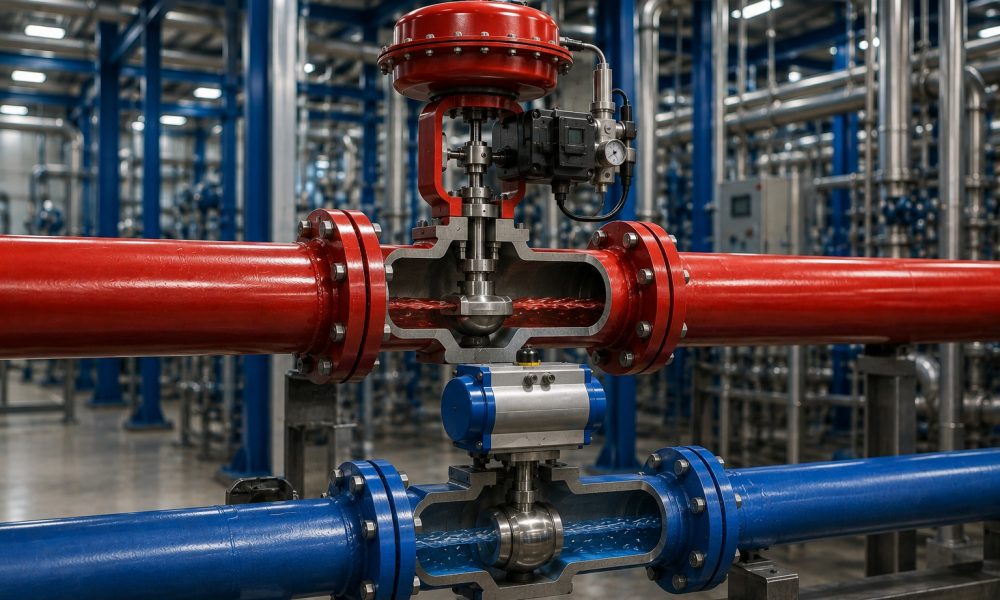

Regulačný ventil vs. uzatvárací ventil: aký je rozdiel a prečo ich nezamieňať

Ventil v potrubí nemusí slúžiť iba na otvorenie alebo zatvorenie prietoku. V priemyselných aplikáciách môže mať za úlohu presne regulovať prietok, tlak, teplotu alebo hladinu, prípadne bezpečne a spoľahlivo oddeliť určitú časť technológie.

Práve tu vzniká zásadný rozdiel medzi regulačným a uzatváracím ventilom.

Hoci oba pracujú s prúdením média, ich konštrukcia, spôsob dimenzovania aj prevádzkový režim sú odlišné.

Použiť uzatvárací ventil na dlhodobú reguláciu alebo, naopak, očakávať od regulačného ventilu vlastnosti špecializovanej uzatváracej armatúry môže viesť k problémom s reguláciou, nadmernému opotrebeniu, hluku, kavitácii alebo netesnosti.

Základný rozdiel je v úlohe ventilu

Najjednoduchšie možno rozdiel vysvetliť takto:

Uzatvárací ventil má prietok predovšetkým povoliť alebo zastaviť.

Regulačný ventil má prietok priebežne meniť podľa požiadaviek procesu.

Uzatváracia armatúra preto väčšinu času pracuje v jednej z dvoch polôh:

OTVORENÉ ↔ ZATVORENÉ

Regulačný ventil môže počas prevádzky pracovať napríklad na:

20 %, 35 %, 60 %, 80 % alebo akejkoľvek inej polohe potrebnej na dosiahnutie požadovanej procesnej hodnoty.

A práve táto zdanlivo jednoduchá odlišnosť výrazne mení požiadavky na jeho konštrukciu.

Čo je uzatvárací ventil?

Úlohou uzatváracieho ventilu je otvoriť alebo uzatvoriť cestu médiu.

Typickými príkladmi sú:

• guľové ventily,
• motýľové klapky,
• posúvače,
• niektoré typy sedlových ventilov.

V otvorenom stave sa zvyčajne požaduje čo najmenší odpor proti prúdeniu. V zatvorenom stave je naopak dôležitá požadovaná tesnosť.

Typické použitie zahŕňa:

• oddelenie technologického zariadenia,
• uzatvorenie vetvy potrubia,
• odstavenie zariadenia počas servisu,
• havarijné uzatvorenie,
• prepínanie medzi technologickými vetvami.

Pri automatizovaných aplikáciách môže byť ventil vybavený pneumatickým alebo elektrickým pohonom a koncovými spínačmi polohy.

Čo je regulačný ventil?

Regulačný ventil je súčasťou regulačnej slučky.

Jeho úlohou nie je iba otvoriť alebo zatvoriť potrubie, ale priebežne meniť prietok média tak, aby proces dosiahol požadovanú hodnotu.

Môže napríklad regulovať:

• prietok,
• tlak,
• teplotu,
• hladinu,
• množstvo pary,
• chladiacu alebo vykurovaciu vodu.

Typická regulačná slučka môže vyzerať:

snímač → riadiaci systém → regulátor/polohovač → regulačný ventil → proces

Ventil tak neustále reaguje na zmeny technologických podmienok.

Prečo nestačí uzatvárací ventil jednoducho „trochu privrieť“?

Technicky je možné mnohé uzatváracie ventily dostať do medzipolohy.

To však automaticky neznamená, že sú vhodné na reguláciu.

Pri čiastočnom otvorení môže cez malú prietokovú oblasť prechádzať médium vysokou rýchlosťou. Výsledkom môže byť:

• vysoký lokálny tlakový spád,
• turbulencia,
• hluk,
• vibrácie,
• erózia tesniacich plôch,
• kavitácia pri kvapalinách,
• nestabilná regulácia.

Ventil môže určitý čas fungovať, ale jeho životnosť môže byť výrazne kratšia.

Rozhodujúca je regulačná charakteristika

Pri regulačnom ventile potrebujeme vedieť, ako sa mení prietoková kapacita v závislosti od polohy ventilu.

Používajú sa rôzne charakteristiky, napríklad:

Lineárna charakteristika

Zmena zdvihu spôsobuje približne proporcionálnu zmenu prietokovej kapacity.

Rovnomerne percentuálna charakteristika

Každá rovnaká zmena polohy spôsobí približne rovnakú percentuálnu zmenu prietokovej kapacity.

Takéto správanie umožňuje navrhnúť ventil tak, aby dokázal proces stabilne regulovať v požadovanom pracovnom rozsahu.

Pri bežnej uzatváracej armatúre táto vlastnosť nemusí byť prioritou.

Regulačný ventil sa nedimenzuje iba podľa DN potrubia

Toto je jedna z najčastejších chýb.

Máme potrubie DN100, preto použijeme regulačný ventil DN100.

Takýto postup môže viesť k výraznému predimenzovaniu.

Pri regulačnom ventile sú rozhodujúce predovšetkým:

• požadovaný prietok,
• tlak pred ventilom,
• tlak za ventilom,
• tlakový spád,
• médium,
• hustota,
• teplota,
• tlak nasýtených pár pri kvapalinách,
• požadovaný regulačný rozsah.

Z týchto údajov sa určuje potrebná prietoková kapacita ventilu – Kv alebo Cv.

Až následne sa vyberá vhodná veľkosť a konštrukcia ventilu.

Preto môže byť napríklad na potrubí DN100 za určitých podmienok správne navrhnutý regulačný ventil DN80.

Čo sa stane, keď je regulačný ventil príliš veľký?

Predimenzovaný regulačný ventil môže byť rovnako problematický ako príliš malý.

Ak ventil potrebuje na bežnú prevádzku iba veľmi malú časť svojho zdvihu, regulácia môže pracovať napríklad prevažne medzi 5 a 15 % otvorenia.

Potom môže dochádzať k neustálemu:

otvoreniu → korekcii → privretiu → korekcii → opätovnému otvoreniu.

Výsledkom môže byť tzv. hunting – kmitanie regulačnej slučky okolo požadovanej hodnoty.

To zhoršuje kvalitu regulácie a zároveň zvyšuje mechanické opotrebenie ventilu a pohonu.

A čo keď je ventil príliš malý?

V opačnom prípade môže regulačný ventil pracovať takmer stále úplne otvorený.

Ak už ventil nemá ďalšiu regulačnú rezervu, systém nemusí byť schopný dosiahnuť požadovaný prietok.

Ventil potom síce fyzicky funguje, ale regulačná slučka nedokáže splniť svoju úlohu.

Správny sizing preto nie je iba otázkou priemeru potrubia.

Tlakový spád je pre regulačný ventil zásadný

Regulačný ventil vytvára riadený hydraulický odpor.

Pri jeho návrhu preto potrebujeme vedieť, aký tlak máme:

pred ventilom → P1

a

za ventilom → P2

Rozdiel medzi nimi predstavuje tlakový spád na ventile.

Práve tlakový spád výrazne ovplyvňuje prietokovú kapacitu aj podmienky, ktoré vzniknú vo vnútri ventilu.

Pri nevhodnom návrhu môže dôjsť k veľmi nízkemu lokálnemu tlaku a následne ku kavitácii.

Kavitácia môže ventil veľmi rýchlo poškodiť

Pri kvapalinách môže pri veľkom tlakovom spáde tlak vo vnútri ventilu klesnúť pod tlak nasýtených pár média.

Kvapalina sa lokálne začne odparovať a vznikajú malé parné bubliny.

Keď sa tlak následne zvýši, bubliny prudko kolabujú.

Výsledkom môžu byť:

• charakteristický hluk,
• vibrácie,
• poškodzovanie povrchu,
• erózia vnútorných častí ventilu,
• postupné zhoršovanie regulácie.

Preto pri regulačných ventiloch nestačí poznať iba DN a PN.

Regulačný ventil potrebuje správny pohon

Pohon musí byť schopný presne nastavovať požadovanú polohu ventilu.

Použiť možno napríklad:

• pneumatický pohon,
• elektrický pohon,
• hydraulický pohon.

Pri pneumatických regulačných ventiloch sa často používa polohovač, ktorý zabezpečuje, aby skutočná poloha ventilu zodpovedala požadovanému riadiacemu signálu.

Riadenie môže byť napríklad:

4–20 mA → polohovač → pohon → poloha ventilu

Moderné polohovače môžu zároveň poskytovať diagnostické údaje o stave ventilu.

Pri uzatváracom ventile je logika jednoduchšia

Pri klasickej automatickej uzatváracej armatúre často potrebujeme iba povel:

OTVORIŤ / ZATVORIŤ

a spätnú informáciu:

OTVORENÉ / ZATVORENÉ

Na to môžu slúžiť koncové spínače.

V bezpečnostných aplikáciách je navyše dôležité definovať, čo sa má stať pri strate energie alebo riadiaceho signálu.

Ventil môže byť navrhnutý napríklad ako:

• fail-close,
• fail-open,
• fail-in-place.

Správne bezpečnostné správanie závisí od procesu.

Môže byť guľový ventil regulačný?

Áno.

A práve tu je dôležité nepozerať iba na základný typ ventilu.

Existujú regulačné guľové ventily s vhodne navrhnutou geometriou regulačného prvku, ktoré umožňujú veľmi dobré regulačné vlastnosti.

Podobne existujú aj regulačné motýľové klapky.

Preto neplatí:

guľový ventil = iba uzatváranie

ani

motýľová klapka = iba uzatváranie.

Rozhoduje konkrétna konštrukcia, charakteristika, pohon, dimenzovanie a účel, na ktorý bol ventil navrhnutý.

Regulačný ventil vs. uzatvárací ventil – základné porovnanie

Kedy potrebujem regulačný ventil?

Regulačný ventil je správnou voľbou, keď potrebujeme plynule ovplyvňovať procesnú veličinu.

Typickým príkladom môže byť regulácia:

• prietoku chladiacej vody,
• množstva pary do výmenníka,
• tlaku v technologickej vetve,
• teploty procesu,
• hladiny v nádrži,
• dávkovania média.

Ventil sa vtedy stáva aktívnou súčasťou automatickej regulácie.

Kedy potrebujem uzatvárací ventil?

Uzatváracia armatúra je vhodná tam, kde potrebujeme tok média predovšetkým povoliť alebo zastaviť.

Napríklad:

• odstavenie stroja,
• izolácia časti potrubia,
• servis technologického zariadenia,
• prepínanie vetiev,
• havarijné uzatvorenie.

V takom prípade je často dôležitejšia tesnosť, rýchlosť prestavenia a spoľahlivosť než presné riadenie medzipolohy.

Najčastejšie chyby pri výbere ventilu

V praxi sa opakujú najmä tieto chyby:

1. regulačný ventil sa vyberie iba podľa DN potrubia,
2. uzatvárací ventil sa dlhodobo používa na škrtenie,
3. nepoznáme tlak pred a za ventilom,
4. nezohľadní sa minimálny a maximálny prietok,
5. ignoruje sa riziko kavitácie,
6. nesprávne sa zvolí regulačná charakteristika,
7. ventil je výrazne predimenzovaný,
8. nesprávne sa nadimenzuje pohon,
9. nezohľadní sa požadovaná tesnosť,
10. nie je definovaná bezpečná poloha pri výpadku energie.

Najväčším problémom pritom často nie je samotná kvalita ventilu, ale nesprávne zadanie aplikácie.

Aké údaje pripraviť pred výberom ventilu?

Pre správny návrh je vhodné poznať minimálne:

• médium,
• minimálny, normálny a maximálny prietok,
• vstupný tlak P1,
• výstupný tlak P2,
• minimálnu a maximálnu teplotu,
• DN a PN potrubia,
• materiálové požiadavky,
• požadovanú tesnosť,
• typ pohonu,
• dostupné napájanie alebo ovládací vzduch,
• riadiaci signál,
• požadovanú bezpečnú polohu,
• požiadavky ATEX/SIL, ak sú relevantné.

Pri regulačnej aplikácii sú obzvlášť dôležité minimálne, normálne a maximálne prevádzkové podmienky.

Ventil totiž musí správne fungovať v celom požadovanom rozsahu, nielen v jednom nominálnom bode.

Zapamätajte si

Uzatvárací ventil riadi, či médium potečie. Regulačný ventil riadi, koľko média potečie.

Samotná možnosť nastaviť ventil do medzipolohy ešte neznamená, že je vhodný na reguláciu.

Pri regulačnom ventile je potrebné správne určiť Kv/Cv, tlakový spád, regulačnú charakteristiku a pracovný rozsah. Pri uzatváracom ventile sú naopak často rozhodujúce spoľahlivé uzatvorenie, tesnosť a bezpečné správanie pri poruche.

Záver

Regulačný a uzatvárací ventil plnia v technologickom procese rozdielne úlohy a podľa toho musia byť aj navrhnuté.

Najčastejšou chybou je vyberať ventil iba podľa DN, PN a typu média. Pri regulačnej aplikácii je potrebné poznať aj skutočné prevádzkové podmienky, tlakový spád a požadovaný regulačný rozsah.

Správne navrhnutý ventil potom neprináša iba lepšiu reguláciu. Znižuje riziko kavitácie, hluku a vibrácií, predlžuje životnosť armatúry a môže výrazne zvýšiť spoľahlivosť celého procesu.
