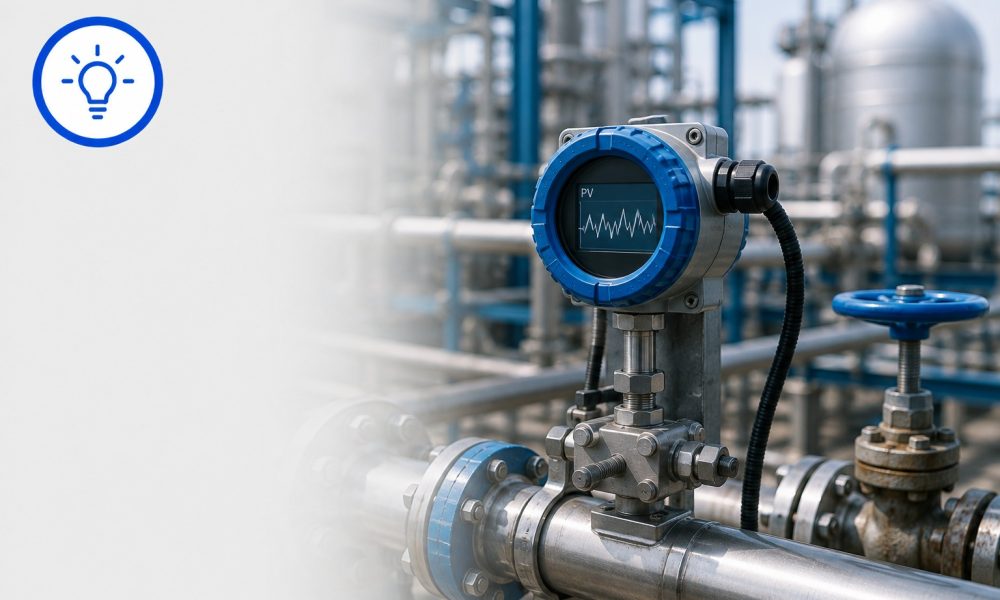

Kolísanie nameraných hodnôt patrí medzi najčastejšie problémy v priemyselných prevádzkach. Displej zobrazuje neustále sa meniace hodnoty, riadiaci systém hlási nestabilitu a obsluha si nie je istá, či ide o skutočnú zmenu procesu alebo chybu merania.
Vo väčšine prípadov pritom nie je problém v samotnom snímači, ale v podmienkach, v ktorých pracuje.
Stručná odpoveď: Ak meranie kolíše, najskôr overte, či ide o skutočnú zmenu procesu alebo problém meracieho systému. Najčastejšími príčinami bývajú nesprávna montáž, elektrické rušenie, zanesenie snímača, vibrácie alebo chýbajúca kalibrácia.
Najskôr zistite, či kolíše proces alebo meranie
Prvým krokom je rozlíšiť, či sa skutočne mení meraná veličina alebo kolíše iba výstup zo snímača.
Pomôcť môže:
- porovnanie s referenčným meradlom,
- kontrola historických trendov,
- overenie údajov z ďalších snímačov,
- vizuálna kontrola procesu.
Ak všetky ostatné hodnoty zostávajú stabilné, problém bude pravdepodobne v meracom reťazci.
Skontrolujte montáž snímača
Veľká časť problémov vzniká nesprávnou inštaláciou.
Skontrolujte najmä:
- správne umiestnenie snímača,
- orientáciu zariadenia,
- dostatočné rovné úseky potrubia,
- prítomnosť vzduchových bublín,
- zanesenie meracieho miesta.
Aj drobná chyba pri montáži môže spôsobovať nestabilné meranie.
? Súvisiaci článok: Dá sa prietokomer montovať zvislo?
Overte elektrické pripojenie
Kolísanie môže spôsobovať aj elektrické rušenie.
Najčastejšie ide o:
- poškodený kábel,
- uvoľnené svorky,
- nevhodné uzemnenie,
- elektromagnetické rušenie od frekvenčných meničov,
- chyby v prúdovej slučke 4–20 mA.
Najmä pri dlhých vedeniach môže mať správne tienenie zásadný vplyv na stabilitu merania.
? Viac sa dozviete v článku Ako funguje prúdová slučka 4–20 mA a prečo sa stále používa.
Skontrolujte stav snímača
Aj kvalitný snímač sa časom opotrebúva.
Príčinou kolísania môže byť:
- zanesený senzor,
- usadeniny,
- mechanické poškodenie,
- korózia,
- prirodzený drift merania.
Ak zariadenie pracuje v náročných podmienkach, odporúča sa jeho pravidelná kontrola a čistenie.
? Viac sa tejto téme venujeme v článku Drift merania: tichý problém v priemysle.
Nezabudnite na kalibráciu
Ak bol snímač dlhší čas bez kontroly, môže byť príčinou práve odchýlka merania.
Pravidelná kalibrácia pomáha odhaliť:
- postupný drift,
- zmenu citlivosti,
- poškodenie senzora,
- nepresnosť merania.
? Súvisiaci článok: Ako často treba kalibrovať snímače?
Môže byť problém aj v samotnom procese
Nie vždy je vinníkom meracia technika.
Kolísanie môže spôsobovať aj samotný technologický proces, napríklad:
- pulzujúce čerpadlá,
- tlakové rázy,
- kavitácia,
- turbulentné prúdenie,
- rýchle zmeny teploty.
V takom prípade je potrebné analyzovať celý proces, nielen samotný snímač.
? Odporúčame tiež článok Čo je vodný ráz a ako chrániť potrubie aj meraciu techniku.
Kedy je čas zavolať odborníkov?
Ak ste skontrolovali montáž, elektrické pripojenie aj kalibráciu a problém pretrváva, môže byť potrebná podrobnejšia diagnostika.
Odborník dokáže overiť:
- správny výber snímača,
- nastavenie prevodníka,
- komunikáciu s riadiacim systémom,
- vhodnosť meracieho rozsahu,
- stav celej meracej slučky.
Často sa ukáže, že problém nesúvisí so samotným snímačom, ale s jeho aplikáciou.
Zapamätajte si
- Kolísanie merania nemusí znamenať poruchu snímača.
- Najčastejšie príčiny sú nesprávna montáž, elektrické rušenie alebo zanesenie senzora.
- Overte, či kolíše proces alebo iba meranie.
- Pravidelná kalibrácia pomáha odhaliť postupný drift.
- Ak problém pretrváva, nechajte skontrolovať celý merací systém.
Záver
Nestabilné meranie môže mať množstvo príčin – od nesprávnej montáže cez elektrické rušenie až po prirodzené opotrebovanie snímača. Systematická kontrola jednotlivých častí meracieho systému pomáha problém rýchlo identifikovať a predísť zbytočným odstávkam či chybným rozhodnutiam vo výrobe.
