Jednoduché a spoľahlivé meranie prietoku je dôležitou súčasťou mnohých priemyselných procesov. Plaváčkové prietokomery, označované aj ako rotametre, umožňujú merať prietok kvapalín a plynov pomocou jednoduchého mechanického princípu. Vyznačujú sa prehľadnou indikáciou prietoku, robustnou konštrukciou a nízkymi nárokmi na údržbu.
Spoločnosť REFLOW SK dodáva plaváčkové prietokomery pre široké spektrum priemyselných aplikácií. Podľa typu média, požadovaného rozsahu prietoku, pracovného tlaku a teploty vám pomôžeme vybrať vhodný rotameter a jeho materiálové či procesné vyhotovenie.
Plaváčkový prietokomer pracuje na princípe variabilnej prietokovej plochy. Merané médium prúdi cez meraciu trubicu, v ktorej sa nachádza pohyblivý plavák. So zvyšujúcim sa prietokom médium zdvíha plavák do vyššej polohy, až kým sa nedosiahne rovnováha pôsobiacich síl.
Poloha plaváka následne zodpovedá aktuálnemu prietoku a jeho hodnotu je možné odčítať na stupnici alebo prostredníctvom ukazovateľa.
Vďaka jednoduchému princípu predstavujú rotametre praktické riešenie najmä tam, kde je požadovaná okamžitá lokálna kontrola prietoku.
Plaváčkové prietokomery je možné použiť na meranie rôznych kvapalných aj plynných médií. Konkrétne vyhotovenie prístroja sa volí podľa vlastností média a prevádzkových podmienok.
Typické aplikácie zahŕňajú:
Plaváčkové prietokomery sú vhodné najmä pre malé až stredné prietoky, kde poskytujú jednoduché a ekonomické riešenie bez potreby zložitého meracieho systému.
Podľa požiadaviek aplikácie je možné použiť rôzne konštrukčné vyhotovenia plaváčkových prietokomerov.
Rotametre s priehľadnou meracou trubicou umožňujú priamu vizuálnu kontrolu polohy plaváka a predstavujú jednoduché riešenie pre štandardné aplikácie.
Pre náročnejšie priemyselné podmienky sú vhodné celokovové plaváčkové prietokomery, pri ktorých je poloha plaváka prenášaná na externý ukazovateľ. Takéto riešenie umožňuje použitie pri vyšších pracovných tlakoch, teplotách alebo pri médiách, pri ktorých nie je vhodná priehľadná meracia trubica.
Jednou z hlavných výhod rotametrov je ich jednoduchý a dlhodobo overený princíp merania. V mnohých aplikáciách umožňujú sledovať prietok priamo na mieste bez potreby komplexnej elektroniky.
Medzi hlavné výhody patria:
Pri výbere je potrebné zohľadniť vlastnosti média, pretože výsledok merania môže ovplyvňovať najmä jeho hustota a viskozita.
Pri návrhu merania nestačí poznať iba dimenziu potrubia. Dôležitý je predovšetkým minimálny, bežný a maximálny prietok, merané médium, jeho hustota a viskozita, pracovná teplota a tlak.
Významnú úlohu zohráva aj spôsob montáže. Klasické rotametre využívajú gravitáciu a spravidla vyžadujú definovanú montážnu polohu a smer prúdenia podľa konštrukcie konkrétneho zariadenia.
Správne nadimenzovaný plaváčkový prietokomer poskytuje jednoduché, dobre čitateľné a spoľahlivé meranie bez zbytočne komplikovanej meracej techniky.
V našom portfóliu nájdete profesionálne plaváčkové prietokomery KOBOLD pre rôzne priemyselné aplikácie. Aktuálne sú v tejto kategórii zaradené modely KOBOLD VKG a KOBOLD BGF.

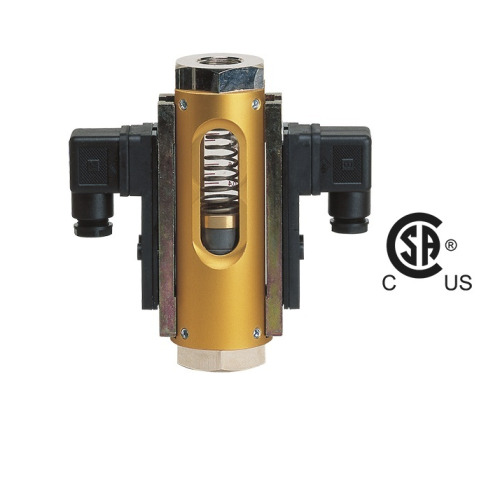

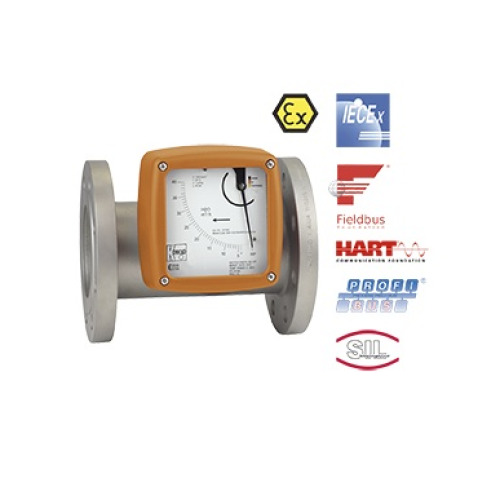

KOBOLD VKG predstavuje viskozitou kompenzované riešenie, zatiaľ čo KOBOLD BGF je plnokovový prietokomer s variabilnou plochou. Výber konkrétneho modelu závisí od média, požadovaného meracieho rozsahu a podmienok danej aplikácie.
Naši odborníci vám pomôžu s výberom vhodného plaváčkového prietokomera alebo rotametra podľa konkrétnej aplikácie. Pri návrhu zohľadňujeme druh média, požadovaný rozsah prietoku, hustotu a viskozitu, pracovnú teplotu a tlak, procesné pripojenie aj materiálové požiadavky.
Spoločnosť REFLOW SK dodáva profesionálne riešenia pre meranie prietoku so zameraním na presnosť, spoľahlivosť a dlhodobú prevádzku v priemyselných aplikáciách.
