Meranie prietoku pary: aký prietokomer zvoliť a na čo si dať pozor

Para patrí medzi najdôležitejšie energetické médiá v priemysle. Používa sa na vykurovanie, sterilizáciu, technologický ohrev, výrobu elektrickej energie aj prenos veľkého množstva tepelnej energie.

Ak chceme sledovať jej spotrebu, energetickú bilanciu alebo efektivitu výroby, potrebujeme spoľahlivo merať prietok pary.

A práve tu sa začína problém.

Pri pare nestačí povedať:

„Potrubie je DN100 a potrebujeme prietokomer.“

Výber správneho meracieho princípu závisí od typu pary, tlaku, teploty, minimálneho a maximálneho prietoku, kvality pary, požadovanej presnosti aj spôsobu vyhodnocovania.

Nesprávne navrhnuté meranie môže síce zobrazovať hodnotu prietoku, ale tá nemusí správne reprezentovať skutočné množstvo pary ani prenášanú energiu.

Prečo je meranie pary náročnejšie ako meranie vody?

Pri kvapaline s relatívne stabilnou hustotou býva situácia jednoduchšia.

Para je stlačiteľné médium a jej hustota sa výrazne mení v závislosti od prevádzkových podmienok.

Rozhodujú najmä:

• tlak,
• teplota,
• stav pary,
• kvalita pary.

Zmena tlaku alebo teploty môže znamenať zmenu hustoty, a tým aj vzťahu medzi objemovým a hmotnostným prietokom.

Pre energetické a bilančné účely preto často nestačí poznať iba objemový prietok.

Oveľa dôležitejší býva hmotnostný prietok, napríklad v kg/h alebo t/h.

Najskôr si musíme povedať, akú paru meriame

Pred výberom prietokomeru treba vedieť, v akom stave sa para nachádza.

Sýta para

Sýta para sa nachádza pri podmienkach, pri ktorých sú tlak a teplota navzájom previazané stavom nasýtenia.

Ak poznáme tlak sýtej pary, môžeme z parných tabuliek určiť zodpovedajúcu teplotu a ďalšie termodynamické vlastnosti.

Prehriata para

Prehriata para má pri danom tlaku vyššiu teplotu než teplotu nasýtenia.

V takom prípade už na presné určenie jej stavu nestačí iba tlak.

Potrebujeme poznať tlak aj teplotu.

Mokrá para

Ak para obsahuje kvapôčky vody, hovoríme o mokrej pare.

A práve tá môže byť pre niektoré meracie princípy problémom.

Kvapôčky vody môžu ovplyvniť výsledok merania a zároveň spôsobovať eróziu alebo ďalšie prevádzkové problémy.

Aké prietokomery sa používajú na paru?

Na meranie pary existuje viacero technológií.

Medzi najčastejšie patria:

• vortex prietokomery,
• meranie diferenčného tlaku,
• niektoré typy termických hmotnostných prietokomerov pre vhodné plynové aplikácie,
• Coriolisove prietokomery v špecifických prípadoch.

V priemyselných parných systémoch patria medzi najrozšírenejšie riešenia predovšetkým vortex a diferenčné meranie prietoku.

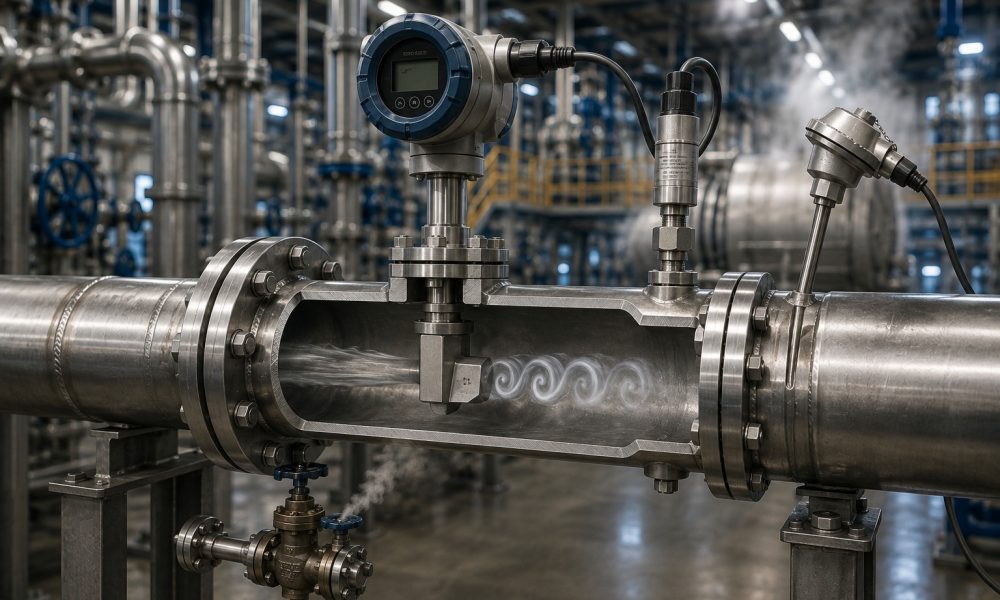

Vortex prietokomer – veľmi častá voľba pre paru

Vortex prietokomer využíva vznik Kármánovej vírovej ulice za prekážkou vloženou do prúdu média.

Frekvencia vznikajúcich vírov súvisí s rýchlosťou prúdenia.

Veľkou výhodou vortex technológie je, že ju možno použiť na:

• kvapaliny,
• plyny,
• paru.

Práve preto je vortex veľmi rozšíreným riešením pri meraní spotreby pary.

Výhody vortex prietokomeru pri pare

Medzi hlavné výhody patria:

• žiadne pohyblivé mechanické časti,
• vhodnosť pre vysoké teploty,
• robustná konštrukcia,
• dobrá dlhodobá stabilita,
• relatívne nízke nároky na údržbu,
• možnosť merania sýtej aj prehriatej pary podľa konfigurácie zariadenia.

Moderné vortex prietokomery môžu navyše pracovať s údajmi o tlaku a teplote a poskytovať priamo kompenzovaný hmotnostný prietok.

Vortex však potrebuje dostatočnú rýchlosť prúdenia

Každý merací princíp má svoje limity.

Vortex prietokomer potrebuje dostatočne stabilné vírenie za prekážkou.

Pri veľmi nízkom prietoku nemusí byť signál dostatočne výrazný na spoľahlivé meranie.

Preto je pri sizingu mimoriadne dôležité poznať:

• minimálny prietok,
• normálny prietok,
• maximálny prietok.

Ak sa prietokomer vyberie iba podľa DN potrubia, môže byť pri nízkej spotrebe prakticky mimo svojho optimálneho meracieho rozsahu.

Väčšie DN prietokomeru nemusí byť lepšie

Toto je veľmi častá chyba.

Máme potrubie DN150, preto automaticky zvolíme vortex DN150.

Lenže ak potrubím väčšinu času preteká relatívne malé množstvo pary, rýchlosť prúdenia môže byť príliš nízka.

V určitých prípadoch môže byť správnym riešením zmenšiť merací úsek a použiť menší prietokomer.

Tým zvýšime rýchlosť média cez meracie zariadenie a dostaneme prevádzku do vhodnejšieho meracieho rozsahu.

Samozrejme treba súčasne preveriť:

• maximálnu rýchlosť,
• tlakové straty,
• maximálny prietok,
• tlakové a teplotné podmienky.

Preto sa prietokomer na paru musí dimenzovať podľa procesu, nie iba podľa potrubia.

Diferenčné meranie prietoku pary

Ďalším tradičným a veľmi rozšíreným riešením je meranie pomocou diferenčného tlaku.

Do potrubia sa vloží primárny prvok, napríklad:

• clona,
• Venturiho trubica,
• dýza,
• iný diferenčný prvok.

Pri prechode média vznikne tlakový rozdiel.

Ten sa meria prevodníkom diferenčného tlaku a z nameranej hodnoty sa vypočíta prietok.

Výhody diferenčného merania

Táto technológia má veľmi dlhú históriu a dobre definované návrhové postupy.

Výhodou môže byť:

• použitie pri vysokých tlakoch a teplotách,
• dostupnosť rôznych primárnych prvkov,
• štandardizované výpočty,
• robustnosť,
• vhodnosť aj pre veľké potrubia.

Pri správnom návrhu ide o veľmi spoľahlivé riešenie.

Nevýhodou môže byť tlaková strata

Najmä pri klasickej clone vzniká trvalá tlaková strata.

To znamená, že časť energie systému sa spotrebuje na prekonanie odporu meracieho prvku.

Pri veľkých prietokoch a nepretržitej prevádzke môže mať táto strata aj ekonomický význam.

Pri návrhu preto netreba porovnávať iba obstarávaciu cenu prietokomeru, ale aj dlhodobé energetické náklady merania.

Pri diferenčnom meraní je kritická montáž impulzných vedení

Prevodník diferenčného tlaku musí správne získavať tlak z oboch strán primárneho prvku.

Pri pare sa v impulzných vedeniach vytvára kondenzát.

Ak sú obe strany vedené alebo naplnené rozdielne, môže vzniknúť hydrostatická chyba, ktorá sa prenesie priamo do merania diferenčného tlaku.

Dôležité sú preto:

• správne umiestnenie odberov,
• symetria impulzných vedení,
• vhodné trasovanie,
• stabilné kondenzačné stĺpce,
• správne uvedenie merania do prevádzky.

Kvalitný diferenčný prevodník nezachráni zle navrhnuté impulzné vedenia.

Prečo pri pare potrebujeme tlak a teplotu?

Ak chceme určiť hmotnostný prietok, musíme poznať hustotu média.

A hustota pary závisí od jej termodynamického stavu.

Pri sýtej pare možno za určitých podmienok vychádzať z jednej stavovej veličiny a charakteristiky sýtej pary.

Pri prehriatej pare je na presné vyhodnotenie potrebné poznať minimálne:

prietok + tlak + teplotu.

Riadiaci alebo vyhodnocovací systém potom z týchto údajov vypočíta požadovaný hmotnostný alebo energetický údaj.

Čo znamená kompenzácia prietoku?

Predstavme si, že prietokomer meria objemový prietok.

Ak sa zmení tlak pary, zmení sa jej hustota.

Rovnaký objem média preto nemusí znamenať rovnakú hmotnosť.

Kompenzácia využíva ďalšie procesné údaje – typicky tlak a teplotu – na prepočet nameranej veličiny na požadovanú referenčnú alebo hmotnostnú hodnotu.

To je dôležité najmä pri:

• energetických bilanciách,
• fakturačných meraniach,
• porovnávaní spotreby,
• optimalizácii výroby,
• sledovaní účinnosti kotolne.

Multivariable prietokomery môžu návrh zjednodušiť

Niektoré moderné prietokomery dokážu merať alebo spracovávať viac veličín súčasne.

Zariadenie môže napríklad kombinovať informáciu o:

• prietoku,
• tlaku,
• teplote.

Výsledkom môže byť priamo vypočítaný hmotnostný prietok.

Výhodou je kompaktnejší merací bod a jednoduchšia integrácia.

Aj pri takomto riešení však zostáva rozhodujúci správny sizing a vhodné prevádzkové podmienky.

Kvalita pary môže ovplyvniť meranie

Ideálnym stavom pre mnohé aplikácie je suchá para.

Ak sa v potrubí nachádza významné množstvo kondenzátu, môže to ovplyvňovať nielen meranie, ale aj samotnú technológiu.

Mokrá para môže spôsobovať:

• chyby merania,
• eróziu,
• zvýšené mechanické namáhanie,
• problémy s regulačnými ventilmi,
• vodné rázy,
• zhoršenie prenosu energie.

Ak meranie dlhodobo poskytuje podozrivé hodnoty, nemusí byť problém automaticky v prietokomere.

Problémom môže byť samotný stav parného systému.

Kondenzát pred prietokomerom je varovný signál

Prietok pary by mal byť navrhnutý tak, aby sa v meracom mieste minimalizovalo neželané hromadenie kondenzátu.

Dôležitá môže byť:

• správna izolácia potrubia,
• funkčnosť odvadzačov kondenzátu,
• sklon potrubia,
• správne riešenie parných vetiev,
• umiestnenie meracieho bodu.

Ak sa cez prietokomer opakovane prenáša väčšie množstvo kondenzátu, môže to ovplyvniť presnosť aj životnosť zariadenia.

Rovné úseky potrubia sú dôležité

Mnohé prietokomery potrebujú vhodný profil prúdenia.

Pred meracím miestom preto môže byť potrebný určitý rovný úsek potrubia bez rušivých prvkov.

Medzi ne patria napríklad:

• kolená,
• T-kusy,
• redukcie,
• regulačné ventily,
• čiastočne otvorené armatúry.

Požadovaná dĺžka rovného úseku závisí od konkrétneho prietokomeru a konfigurácie potrubia.

Preto treba vždy rešpektovať montážne požiadavky výrobcu.

Regulačný ventil pred prietokomerom môže byť problém

Regulačný ventil môže výrazne narušiť profil prúdenia.

Ak je umiestnený príliš blízko pred prietokomerom, môže vytvárať:

• turbulencie,
• asymetrický profil rýchlosti,
• tlakové pulzácie,
• nestabilné prúdenie.

To môže zhoršiť kvalitu merania.

Pri návrhu meracieho bodu preto treba posudzovať celý potrubný úsek, nie iba samotný prietokomer.

Pozor na redukcie potrubia

Ak sa kvôli správnemu sizingu použije menší prietokomer než DN potrubia, treba správne navrhnúť prechod medzi priemermi.

Nevhodná redukcia môže vytvárať dodatočné turbulencie.

Treba preto dodržať:

• vhodnú geometriu redukcie,
• odporúčané vzdialenosti,
• montážne požiadavky konkrétneho prietokomeru.

Cieľom nie je iba zvýšiť rýchlosť pary, ale vytvoriť stabilný a reprodukovateľný profil prúdenia.

Aký prietokomer teda zvoliť?

Univerzálna odpoveď neexistuje.

Orientačne:

Tabuľka je orientačná. Konkrétny výber musí vychádzať zo skutočných procesných podmienok.

Najčastejšie chyby pri meraní prietoku pary

V praxi sa opakujú najmä tieto:

1. prietokomer sa vyberie iba podľa DN potrubia,
2. nepozná sa minimálny a maximálny prietok,
3. ignoruje sa tlak a teplota pary,
4. zamieňa sa objemový a hmotnostný prietok,
5. nerozlišuje sa sýta a prehriata para,
6. nezohľadní sa mokrá para alebo kondenzát,
7. nedodržia sa rovné úseky,
8. prietokomer sa umiestni blízko regulačného ventilu,
9. nesprávne sa navrhnú impulzné vedenia pri DP meraní,
10. nepočíta sa s reálnym prevádzkovým rozsahom.

Veľká časť problémov preto vzniká ešte pred objednaním prietokomeru.

Aké údaje pripraviť pred výberom?

Pre správny návrh je vhodné poznať minimálne:

• typ pary – sýta / prehriata,
• minimálny prietok,
• normálny prietok,
• maximálny prietok,
• pracovný tlak,
• minimálny a maximálny tlak,
• pracovnú teplotu,
• minimálnu a maximálnu teplotu,
• DN a PN potrubia,
• materiál potrubia,
• požadovanú presnosť,
• požadovanú výstupnú veličinu,
• dostupnú montážnu dĺžku,
• rovné úseky pred a za meraním,
• požadovaný elektrický výstup alebo komunikáciu.

Veľmi užitočná je aj informácia, na čo sa bude nameraná hodnota používať.

Iné požiadavky môže mať orientačné prevádzkové meranie a iné energetická bilancia.

Zapamätajte si

Pri meraní pary DN potrubia neurčuje automaticky DN prietokomeru.

Prietokomer treba dimenzovať podľa minimálneho, normálneho a maximálneho prietoku spolu s tlakom a teplotou.

Pri pare je zároveň dôležité vedieť, či meriame sýtu, prehriatu alebo mokrú paru.

A ak potrebujeme vedieť skutočnú spotrebu alebo množstvo prenesenej energie, samotný objemový prietok často nestačí.

Správne meranie pary je kombináciou vhodného prietokomeru, správneho sizingu, kvalitnej montáže a správneho vyhodnotenia termodynamických podmienok.

Záver

Meranie prietoku pary patrí medzi aplikácie, pri ktorých môže správny návrh výrazne ovplyvniť výslednú presnosť aj ekonomiku prevádzky.

Vortex prietokomery predstavujú veľmi praktické riešenie pre množstvo priemyselných parných aplikácií. Diferenčné meranie zostáva robustnou a osvedčenou technológiou najmä pre náročnejšie procesné podmienky.

Rozhodnutie však nemožno robiť iba podľa technológie alebo DN potrubia.

Treba poznať prietokový rozsah, tlak, teplotu, stav pary, požadovanú presnosť a podmienky montáže.

Správne navrhnuté meranie následne umožňuje sledovať spotrebu pary, odhaliť energetické straty, vyhodnocovať účinnosť výroby a vytvoriť spoľahlivú energetickú bilanciu prevádzky.
