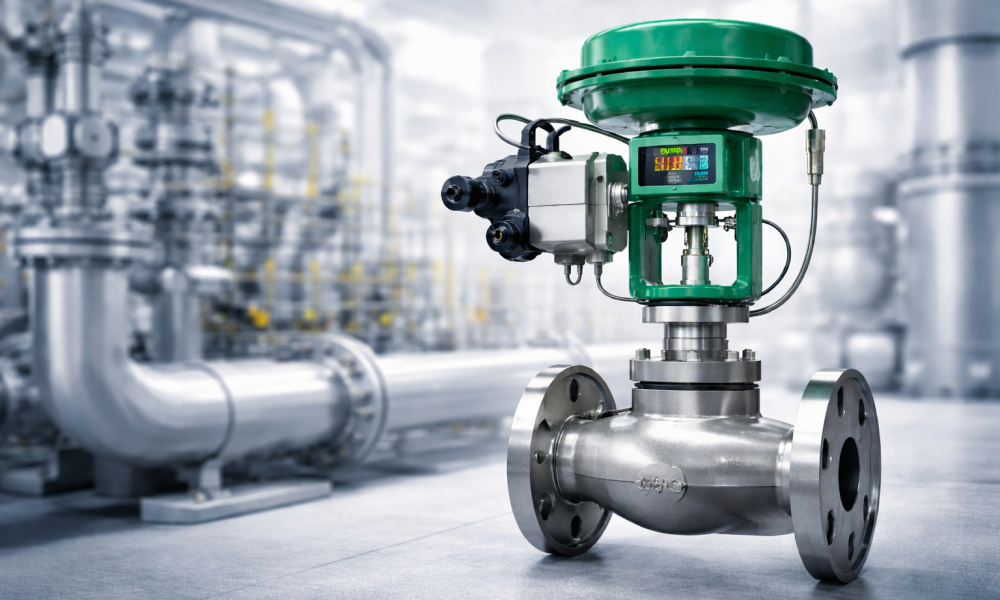

Regulačný ventil patrí medzi najdôležitejšie prvky riadenia technologických procesov. V mnohých priemyselných aplikáciách je práve regulačný ventil zariadením, ktoré priamo ovplyvňuje stabilitu regulácie, energetickú efektívnosť aj životnosť potrubných systémov.
Nesprávne zvolený ventil môže spôsobovať nestabilnú reguláciu, nadmernú hlučnosť, vibrácie alebo dokonca poškodenie potrubia. Preto je správny výber regulačného ventilu jedným z kľúčových krokov pri návrhu technologických zariadení.
Funkcia regulačného ventilu v technologickom procese
Úlohou regulačného ventilu je riadiť prietok média v potrubí tak, aby bol dodržaný požadovaný technologický parameter. Najčastejšie ide o reguláciu:
-
prietoku
-
tlaku
-
teploty
-
hladiny
Ventil je súčasťou regulačnej slučky, ktorá pozostáva zo snímača, regulátora a samotného regulačného ventilu. Regulátor vyhodnocuje meranú hodnotu zo snímača a na základe odchýlky upravuje polohu ventilu.
Správne navrhnutý regulačný ventil zabezpečuje stabilnú a presnú reguláciu procesu.
Dimenzovanie ventilu a prietokový koeficient Kv
Jedným z najdôležitejších parametrov pri výbere regulačného ventilu je jeho dimenzovanie. Ventil musí byť navrhnutý tak, aby dokázal spoľahlivo regulovať prietok média v celom rozsahu prevádzkových podmienok.
Pri výbere sa používa takzvaný prietokový koeficient Kv, ktorý vyjadruje schopnosť ventilu prepustiť určitý objem média pri danom tlakovom spáde.
Ak je ventil príliš veľký, regulácia bude nepresná a ventil bude pracovať len v malej časti svojho regulačného rozsahu. Naopak príliš malý ventil môže spôsobovať vysoké tlakové straty a obmedzenie prietoku.
Charakteristika regulačného ventilu
Dôležitým faktorom je aj regulačná charakteristika ventilu. Tá určuje vzťah medzi otvorením ventilu a prietokom média.
Najčastejšie sa používajú tri základné typy charakteristiky:
-
lineárna
-
rovnakopercentná (equal percentage)
-
rýchlo otváracia
Vo väčšine procesných aplikácií sa používa rovnakopercentná charakteristika, ktorá umožňuje stabilnejšiu reguláciu v širokom rozsahu prietokov.
Prevádzkové podmienky procesu
Pri výbere regulačného ventilu je potrebné zohľadniť aj samotné procesné médium a prevádzkové podmienky.
Dôležité sú najmä:
-
typ média (kvapalina, plyn alebo para),
-
prevádzkový tlak a teplota,
-
tlakový spád na ventile,
-
možné riziko kavitácie alebo erózie.
Pri vysokých tlakoch alebo veľkých tlakových rozdieloch môže dochádzať ku kavitácii, ktorá spôsobuje hlučnosť, vibrácie a postupné poškodzovanie ventilu aj potrubia.
Správny návrh ventilu musí tieto javy zohľadniť.
Typ regulačného ventilu
V priemysle sa používajú rôzne typy regulačných ventilov podľa charakteru aplikácie.
Medzi najčastejšie patria:
-
guľové regulačné ventily
-
sedlové regulačné ventily
-
segmentové ventily
-
motýľové regulačné ventily
Každý typ má svoje výhody a je vhodný pre iný typ aplikácie. Napríklad segmentové alebo guľové ventily sú vhodné pre aplikácie s vyšším prietokom, zatiaľ čo sedlové ventily sa používajú tam, kde je potrebná veľmi presná regulácia.
Pohon regulačného ventilu
Dôležitou súčasťou regulačného ventilu je aj jeho pohon. Ten zabezpečuje pohyb regulačného prvku na základe signálu z regulátora.
Používajú sa najmä:
-
pneumatické pohony
-
elektrické pohony
-
hydraulické pohony
V procesnom priemysle sú najrozšírenejšie pneumatické pohony, ktoré umožňujú rýchlu reakciu a vysokú spoľahlivosť.
Najčastejšie chyby pri výbere regulačných ventilov
V praxi sa často stretávame s problémami, ktoré sú spôsobené nesprávnym návrhom ventilu.
Medzi najčastejšie patria:
-
predimenzovaný ventil
-
nesprávne zvolená charakteristika
-
podcenenie kavitácie
-
nevhodný typ ventilu pre dané médium
Tieto chyby môžu viesť k nestabilnej regulácii alebo k nadmernému opotrebovaniu zariadení.
Záver
Regulačný ventil je kľúčovým prvkom riadenia technologických procesov. Správny výber ventilu má zásadný vplyv na stabilitu regulácie, energetickú efektívnosť aj životnosť technologických zariadení.
Pri návrhu regulačného ventilu je preto potrebné zohľadniť prietokové parametre, charakteristiku ventilu, vlastnosti média aj prevádzkové podmienky procesu.
Spoločnosť REFLOW SK spol. s r.o. sa špecializuje na oblasť merania, regulácie a automatizácie v priemysle. Na základe skúseností z rôznych technologických aplikácií pomáhame zákazníkom navrhovať a dodávať vhodné riešenia regulačných ventilov pre stabilnú a spoľahlivú prevádzku procesných zariadení.
Ak riešite návrh alebo modernizáciu regulačného systému vo vašej prevádzke, radi vám pomôžeme s výberom vhodného riešenia.
