Presné meranie prietoku kvapalín je dôležitou súčasťou riadenia, kontroly a optimalizácie priemyselných procesov. Indukčné prietokomery, označované aj ako elektromagnetické alebo magneticko-indukčné prietokomery, umožňujú spoľahlivé meranie objemového prietoku elektricky vodivých kvapalín. Vďaka meraciemu princípu bez pohyblivých mechanických častí poskytujú vysokú presnosť, minimálne tlakové straty a nízke nároky na údržbu.
Spoločnosť REFLOW SK dodáva riešenia pre elektromagnetické meranie prietoku v širokom spektre priemyselných aplikácií. Podľa typu média, dimenzie potrubia, požadovaného rozsahu merania a prevádzkových podmienok vám pomôžeme vybrať vhodný prietokomer a jeho konfiguráciu.
Ako funguje indukčný prietokomer?
Magneticko-indukčný prietokomer pracuje na princípe Faradayovho zákona elektromagnetickej indukcie. Pri prúdení elektricky vodivej kvapaliny cez magnetické pole vzniká elektrické napätie, ktorého veľkosť je úmerná rýchlosti prúdenia média.
Elektródy umiestnené v meracej trubici toto napätie snímajú a elektronika prietokomera ho vyhodnotí. Na základe známeho prierezu potrubia následne zariadenie určí aktuálny objemový prietok.
Keďže meranie nevyžaduje mechanické prvky zasahujúce do prúdu média, indukčné prietokomery vytvárajú len minimálnu dodatočnú tlakovú stratu a neobsahujú pohyblivé meracie časti podliehajúce mechanickému opotrebovaniu.
Meranie vody a vodivých kvapalín
Elektromagnetické prietokomery sú určené pre médiá s dostatočnou elektrickou vodivosťou. Typickým príkladom je voda, ale technológiu možno použiť aj pre množstvo ďalších procesných kvapalín.
Indukčné prietokomery nachádzajú využitie najmä pre:
pitnú, úžitkovú a technologickú vodu,
chladiacu a vykurovaciu vodu,
odpadové vody a kaly,
chemické a agresívne kvapaliny,
kyseliny a zásady,
potravinárske kvapaliny,
dávkovanie a miešanie kvapalín,
priemyselné technologické procesy.
Vhodným výberom materiálu výstelky, elektród a procesného pripojenia je možné prietokomer prispôsobiť vlastnostiam konkrétneho média.
Výhody elektromagnetických prietokomerov
Jednou z hlavných výhod elektromagnetického merania prietoku je veľmi malý vplyv meracieho zariadenia na samotné prúdenie. V meracej trubici sa nenachádza turbína ani iný pohyblivý merací prvok, čo znižuje tlakové straty a nároky na mechanickú údržbu.
Medzi hlavné výhody patria:
vysoká presnosť a opakovateľnosť merania,
minimálna tlaková strata,
meranie bez pohyblivých mechanických častí,
široký merací rozsah,
možnosť merania znečistených kvapalín a kalov,
vhodnosť pre veľké dimenzie potrubí,
nízke nároky na údržbu,
široký výber materiálov elektród a výsteliek.
Merací princíp zároveň nie je priamo závislý od hustoty, viskozity ani teploty média, pokiaľ sú splnené podmienky potrebné na správne elektromagnetické meranie.
Kedy indukčný prietokomer nie je vhodný?
Základnou podmienkou správnej funkcie je dostatočná elektrická vodivosť meraného média. Elektromagnetický prietokomer preto nie je univerzálnym riešením pre všetky kvapaliny.
Nie je vhodný napríklad na meranie plynov, pary ani elektricky nevodivých kvapalín. Pre takéto aplikácie je potrebné zvoliť iný merací princíp – napríklad Coriolisov, vortexový, ultrazvukový alebo termický podľa typu média a požadovaných parametrov.
Pri výbere je preto vždy potrebné najskôr poznať vlastnosti média a podmienky konkrétnej aplikácie.
Správna montáž ovplyvňuje presnosť merania
Ani kvalitný prietokomer nedokáže poskytovať spoľahlivé výsledky, ak nie sú dodržané podmienky správnej inštalácie. Pri indukčnom meraní je dôležité najmä zabezpečiť úplné zaplnenie meracej trubice médiom a vhodné umiestnenie prietokomera v potrubnom systéme.
Pri návrhu je potrebné zohľadniť aj požadované rovné úseky potrubia, polohu ventilov, čerpadiel, kolien a ďalších prvkov, ktoré môžu ovplyvňovať profil prúdenia. Dôležité je tiež správne elektrické uzemnenie a vyrovnanie potenciálov podľa konkrétneho vyhotovenia a aplikácie.
Správny návrh meracieho miesta má preto zásadný vplyv na presnosť a dlhodobú stabilitu merania.

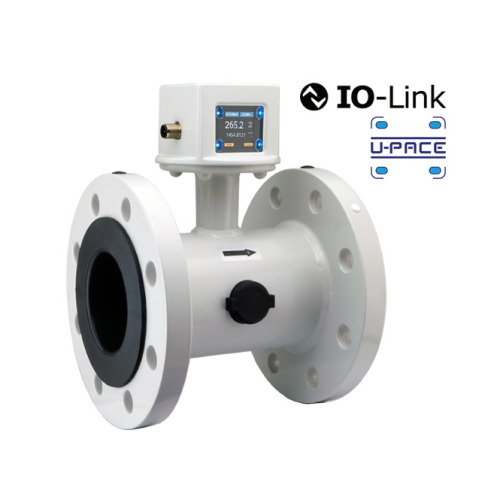

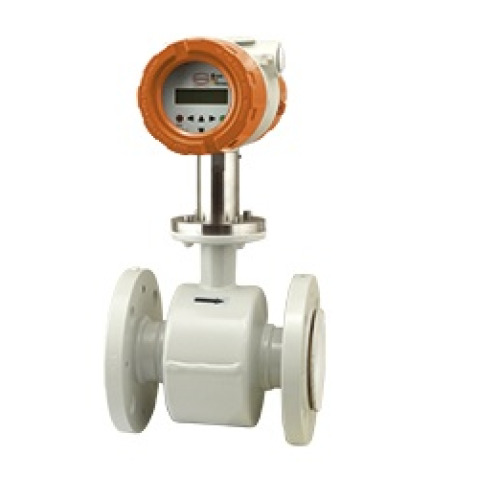

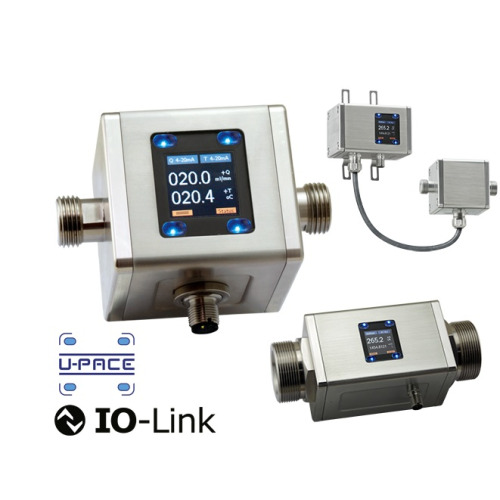

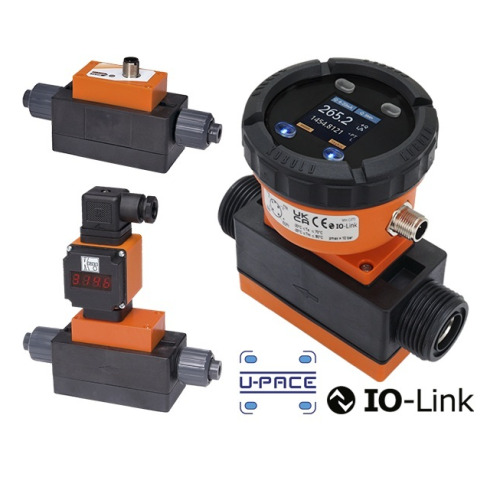

Indukčné prietokomery pre priemysel
Indukčné prietokomery sú dostupné v širokom rozsahu dimenzií, materiálových vyhotovení a procesných pripojení. Podľa konkrétnej aplikácie je možné zvoliť kompaktné alebo oddelené vyhotovenie elektroniky a rôzne možnosti výstupných signálov či digitálnej komunikácie.
Vďaka tomu je možné navrhnúť vhodné riešenie od jednoduchého merania prietoku vody až po náročné technologické aplikácie v chemickom, energetickom, potravinárskom alebo vodárenskom priemysle.
Prečo si vybrať REFLOW SK?
Naši odborníci vám pomôžu s výberom vhodného indukčného prietokomera podľa konkrétneho média a prevádzkových podmienok. Pri návrhu zohľadňujeme elektrickú vodivosť média, dimenziu potrubia, požadovaný rozsah a presnosť merania, pracovnú teplotu a tlak, materiálové vyhotovenie aj požadovaný spôsob komunikácie s riadiacim systémom.
Spoločnosť REFLOW SK dodáva profesionálne riešenia pre meranie prietoku od renomovaných výrobcov so zameraním na presnosť, spoľahlivosť a dlhodobú prevádzku v priemyselných aplikáciách.
