Presné a spoľahlivé meranie hladiny je nevyhnutné pre bezpečné riadenie priemyselných procesov. TDR hladinomery – radary s riadenou vlnou využívajú radarový signál vedený pozdĺž sondy priamo k povrchu meraného média. Vďaka tomuto princípu poskytujú stabilné kontinuálne meranie hladiny kvapalín aj sypkých materiálov v nádržiach, zásobníkoch a ďalších technologických zariadeniach.
Spoločnosť REFLOW SK dodáva riešenia pre meranie hladiny pomocou TDR radaru vrátane hladinomerov VEGA VEGAFLEX. Podľa vlastností média, rozmerov nádrže a prevádzkových podmienok vám pomôžeme vybrať vhodný typ sondy a konfiguráciu hladinomera.
Technológia TDR (Time Domain Reflectometry) využíva vysokofrekvenčné radarové impulzy, ktoré sú vedené po tyčovej, lanovej alebo koaxiálnej sonde smerom k meranému médiu. Po dosiahnutí povrchu média sa časť signálu odrazí späť k snímaču.
Z času potrebného na návrat odrazeného signálu zariadenie vypočíta vzdialenosť od hladiny a následne jej aktuálnu výšku. Keďže je radarový signál vedený sondou, meranie je stabilné aj v aplikáciách, kde môžu byť bezkontaktné metódy ovplyvnené konštrukciou nádrže alebo náročnými procesnými podmienkami.
Jednou z hlavných výhod radaru s riadenou vlnou je vysoká odolnosť voči zmenám procesných podmienok. TDR hladinomery sú vhodné aj pre aplikácie s vysokým tlakom a teplotou, výskytom pary, peny alebo turbulencií.
Podľa konkrétneho vyhotovenia je možné TDR hladinomery použiť na:
Široký výber materiálov a procesných pripojení umožňuje prispôsobiť hladinomer konkrétnym požiadavkám technologického procesu.
Správny výber sondy patrí medzi najdôležitejšie faktory pri návrhu TDR merania.

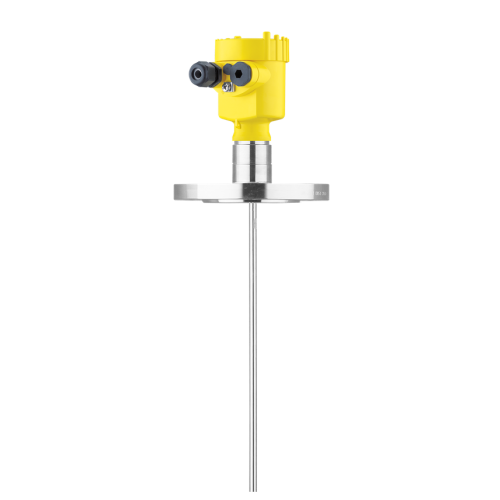

Tyčové sondy sú vhodné najmä pre kvapaliny a aplikácie s menšími meracími rozsahmi. Poskytujú robustné riešenie s jednoduchou montážou.
Lanové sondy umožňujú meranie vo vysokých nádržiach a zásobníkoch a používajú sa pri kvapalinách aj sypkých materiáloch.
Koaxiálne sondy vedú radarový signál presne definovaným priestorom a sú vhodné pre špecifické aplikácie, kde je potrebné minimalizovať vplyv okolitej konštrukcie na meranie.

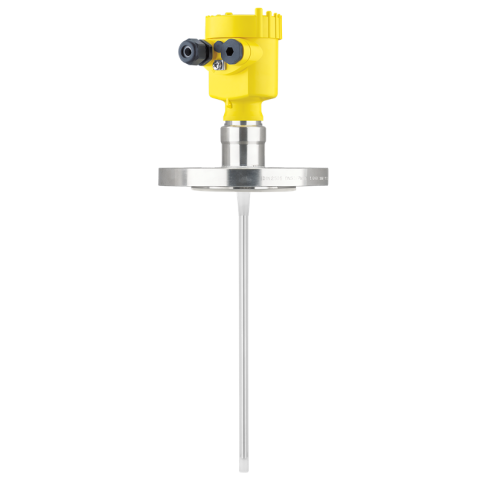

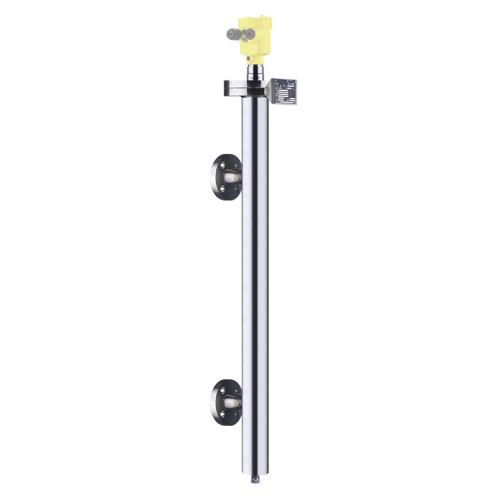

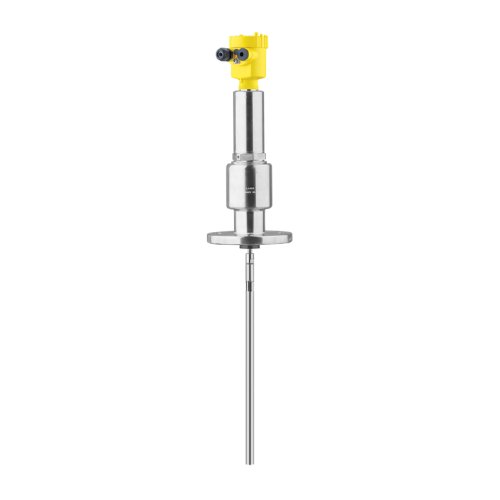

V našom portfóliu nájdete profesionálne TDR hladinomery VEGA VEGAFLEX určené pre rôzne typy médií a priemyselných aplikácií.
Jednotlivé vyhotovenia umožňujú riešiť meranie kvapalín, sypkých materiálov, agresívnych médií aj aplikácie s vysokými teplotami a tlakmi. Vďaka rôznym typom sond, procesných pripojení a materiálových vyhotovení je možné navrhnúť riešenie presne podľa podmienok konkrétnej prevádzky.
Naši odborníci vám pomôžu s výberom vhodného TDR hladinomera podľa konkrétneho média a prevádzkových podmienok. Pri návrhu zohľadňujeme rozmery a konštrukciu nádrže, vlastnosti média, merací rozsah, pracovnú teplotu a tlak, procesné pripojenie aj požiadavky na bezpečnosť.
Spoločnosť REFLOW SK dodáva profesionálne riešenia pre kontinuálne meranie hladiny od renomovaných výrobcov so zameraním na presnosť, spoľahlivosť a dlhodobú stabilitu merania aj v náročných priemyselných podmienkach.
