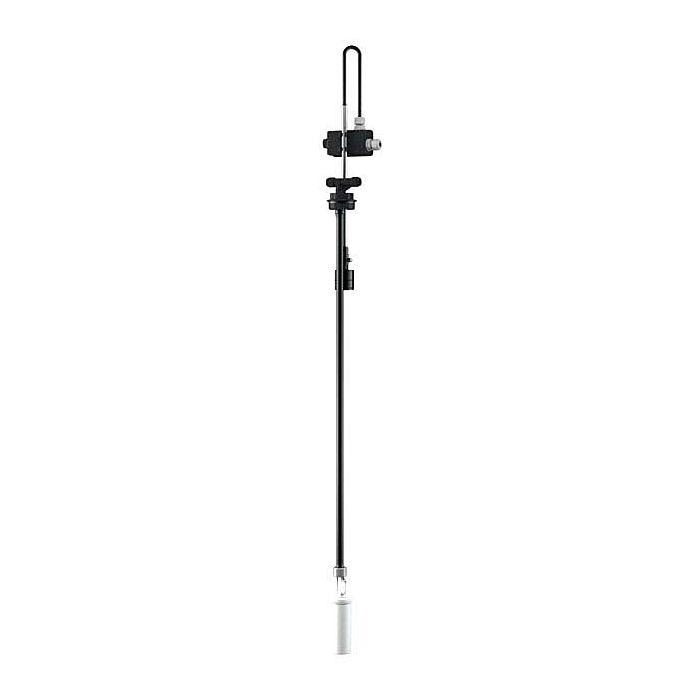

AFRISO OES – univerzálny odberový systém, nekomunikujúca rozširujúca jednotka

AFRISO OES – univerzálny odberový systém, nekomunikujúca rozširujúca jednotka

AFRISO OES – univerzálny odberový systém, nekomunikujúca rozširujúca jednotka

AFRISO OES – nekomunikujúca rozširujúca jednotka je komponent univerzálneho odberového systému s integrovaným reťazcom snímačov medznej hladiny. Slúži na rozšírenie zostavy zásobných nádrží na vykurovací olej a ďalšie kompatibilné kvapalné palivá.

Jednotka sa inštaluje do ďalších nádrží zostavy a spolu s príslušnou nekomunikujúcou základnou jednotkou umožňuje odber paliva a monitorovanie medzných hladín jednotlivých nádrží.

Hlavné výhody AFRISO OES

• Univerzálne riešenie pre rozšírenie zostáv zásobných nádrží.

• Integrovaný plavákový spínač na kontrolu medznej hladiny.

• Plávajúci odber paliva z nádrže.

• Elektrické prepojenie s ďalšími jednotkami systému OES.

• Ochrana proti preplneniu prostredníctvom sledovania jednotlivých nádrží.

• Vhodné riešenie pri modernizácii existujúcich nádržových zostáv.

• Adaptéry na pripojenie k nádržiam rôznych výrobcov.

• Kompatibilita s vybranými biopalivami a parafinickými palivami HVO/GTL.

Ako funguje nekomunikujúca rozširujúca jednotka?

Systém AFRISO OES pozostáva zo základnej jednotky a rozširujúcich jednotiek určených pre ďalšie nádrže v zostave.

Základná jednotka sa montuje do prvej nádrže v smere plnenia. Do každej ďalšej nádrže sa inštaluje rozširujúca jednotka.

Jednotlivé snímače a plavákové spínače sú elektricky prepojené do spoločného bezpečnostného obvodu. Pri dosiahnutí medznej hladiny v niektorej z nádrží umožňuje systém príslušnému plniacemu zariadeniu reagovať a zastaviť plnenie.

Rozširujúca jednotka nie je určená na samostatnú prevádzku bez zodpovedajúcej základnej jednotky.

Integrovaný plávajúci odber paliva

Rozširujúca jednotka obsahuje plávajúci odberový systém, ktorý umožňuje odber paliva z nádrže.

Sacia hadica sa môže prispôsobiť výške konkrétnej nádrže. Systém je určený pre nádrže s výškou do 200 cm.

Odberové potrubie možno pripojiť v rozmeroch 8 alebo 10 mm.

Ochrana nádrží proti preplneniu

Jednou z hlavných funkcií systému OES je ochrana nádržových zostáv pred preplnením.

Rozširujúce jednotky sú vybavené plavákovými spínačmi, ktoré monitorujú hladinu v ďalších nádržiach.

Elektrické prepojenie jednotlivých jednotiek umožňuje vytvoriť spoločný systém kontroly medzných hladín.

Univerzálna montáž

AFRISO OES je navrhnutý ako univerzálne riešenie pri výmene odberových systémov v nádržových zostavách rôznych výrobcov.

Základné procesné pripojenie je G1½. Súčasťou dodávky sú adaptéry na ďalšie bežné typy nádržových pripojení.

Pri výbere je potrebné overiť typ nádržovej zostavy a kompatibilitu nekomunikujúcej rozširujúcej jednotky s použitou základnou jednotkou.

Kompatibilné médiá

Systém je určený na použitie s vybranými kvapalnými palivami, najmä:

• vykurovacím olejom EL,

• motorovou naftou podľa EN 590,

• vybranými zmesami biopalív s obsahom FAME,

• parafinickými palivami HVO a GTL.

Kompatibilitu konkrétneho paliva je potrebné overiť podľa technických podkladov výrobcu.

Oblasti použitia

• Zostavy zásobných nádrží na vykurovací olej.

• Domáce a objektové kotolne.

• Rozšírenie existujúcich odberových systémov.

• Modernizácia nádržových zostáv.

• Ochrana nádrží pred preplnením.

• Skladovanie kompatibilných kvapalných palív.

AFRISO OES od REFLOW SK

Spoločnosť REFLOW SK dodáva univerzálne odberové systémy AFRISO OES vrátane základných a rozširujúcich jednotiek.

Pomôžeme vám vybrať vhodné vyhotovenie podľa počtu nádrží, ich konštrukcie a spôsobu prepojenia.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO OES – nekomunikujúcu rozširujúcu jednotku.
