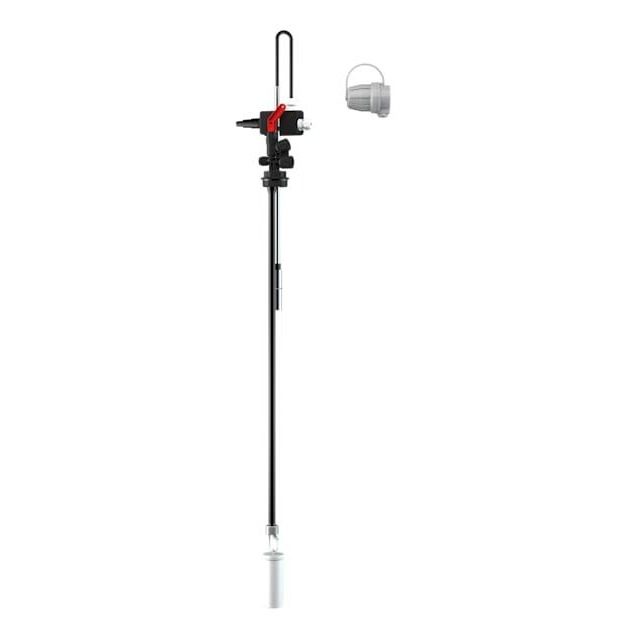

Univerzálny odberový systém AFRISO OES – základná jednotka, komunikujúci

Univerzálny odberový systém AFRISO OES – základná jednotka, komunikujúci

AFRISO OES – univerzálny odberový systém, komunikujúca základná jednotka

AFRISO OES GWG 12 K/1-K-SWS je univerzálny odberový systém s integrovaným reťazcom snímačov medznej hladiny, určený na bezpečný odber paliva a ochranu zostáv zásobných nádrží proti preplneniu.

Komunikujúca základná jednotka tvorí hlavnú časť systému OES a je určená na montáž do prvej nádrže v smere plnenia. V kombinácii s príslušnými rozširujúcimi jednotkami umožňuje monitorovanie všetkých nádrží v zostave.

Systém je vhodný najmä pri výmene existujúcich odberových zariadení v nádržových zostavách rôznych výrobcov.

Hlavné výhody AFRISO OES

• Univerzálny odberový systém pre zostavy viacerých zásobných nádrží.

• Integrovaný reťazec snímačov medznej hladiny.

• Ochrana proti preplneniu prostredníctvom monitorovania všetkých nádrží.

• Komunikujúce vyhotovenie pre príslušné typy nádržových zostáv.

• Plávajúci odber paliva.

• Predpripravené elektrické prepojenie snímačov.

• Jednoduché rozšírenie systému o ďalšie nádrže.

• Adaptéry pre nádržové pripojenia rôznych výrobcov.

• Kompatibilita s vybranými biopalivami a parafinickými palivami HVO/GTL.

• Metalizované ochranné puzdro snímača na zvýšenie dlhodobej spoľahlivosti.

Ako funguje komunikujúci systém OES?

Komunikujúci systém AFRISO OES je určený pre nádržové zostavy, v ktorých sú jednotlivé nádrže hydraulicky prepojené.

Základná jednotka so snímačom medznej hladiny sa montuje do prvej nádrže v smere plnenia. Do každej ďalšej nádrže sa inštaluje príslušná rozširujúca jednotka.

Snímače a obmedzovače hladiny sú elektricky prepojené do spoločného reťazca. Počas plnenia tak systém umožňuje kontrolovať medznú hladinu vo všetkých nádržiach zostavy, čím znižuje riziko preplnenia jednotlivých zásobníkov.

Integrovaný odber paliva

Súčasťou systému je plávajúci odber paliva, ktorý umožňuje odoberať palivo z nádrže prostredníctvom sacieho vedenia.

Odberový systém podporuje pripojenie potrubia s vonkajším priemerom 8 alebo 10 mm.

Sacia hadica sa môže skrátiť podľa výšky konkrétnej nádrže, pričom systém je určený pre nádrže s výškou do 200 cm.

Univerzálna montáž a kompatibilita

Základná jednotka je vybavená procesným pripojením G1½ a dodáva sa s adaptérmi pre ďalšie bežné typy pripojenia nádrží.

Vďaka tomu je vhodná aj pri modernizácii existujúcich zostáv nádrží na vykurovací olej.

Pri návrhu je potrebné overiť, či ide o komunikujúci alebo nekomunikujúci systém, pretože jednotlivé vyhotovenia nie sú automaticky zameniteľné.

Použitie s vykurovacím olejom a alternatívnymi palivami

AFRISO OES je určený pre vykurovací olej, motorovú naftu a vybrané kvapalné palivá vrátane zmesí s obsahom FAME.

Použiť ho možno aj s parafinickými palivami HVO a GTL, pri dodržaní špecifikácie výrobcu.

Metalizované puzdro snímača pomáha obmedzovať vplyv mikroorganizmov, ktoré sa môžu vyskytovať pri skladovaní biopalív.

Oblasti použitia

• Zostavy prepojených nádrží na vykurovací olej.

• Domáce a menšie objektové kotolne.

• Modernizácia existujúcich odberových systémov.

• Výmena odberových zariadení v nádržiach rôznych výrobcov.

• Zásobné systémy s požiadavkou na ochranu všetkých nádrží proti preplneniu.

• Skladovanie kompatibilných kvapalných palív.

Základná a rozširujúca jednotka OES

Pre jednu nádržovú zostavu sa používa jedna základná jednotka a zodpovedajúci počet rozširujúcich jednotiek.

Základná jednotka obsahuje snímač medznej hladiny, zatiaľ čo rozširujúce jednotky zabezpečujú monitorovanie ďalších nádrží.

Pri montáži sa jednotlivé elektrické konektory vzájomne prepoja a posledná jednotka sa ukončí dodaným koncovým konektorom.

AFRISO OES od REFLOW SK

Spoločnosť REFLOW SK dodáva univerzálne odberové systémy AFRISO OES pre zásobné nádrže na vykurovací olej a ďalšie kompatibilné palivá.

Pomôžeme vám vybrať vhodnú základnú a rozširujúcu jednotku podľa typu nádrží, spôsobu ich prepojenia a požiadaviek na ochranu proti preplneniu.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO OES GWG 12 K/1-K-SWS.
