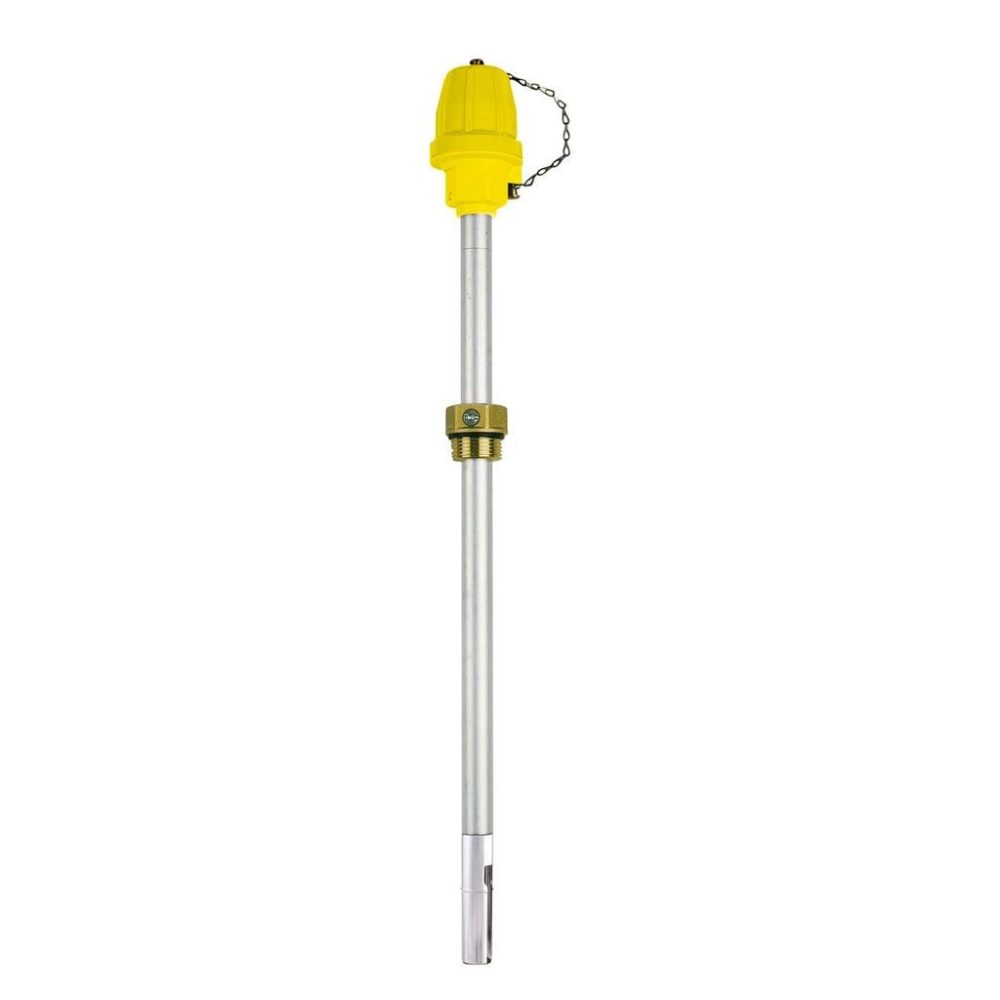

Snímač hladiny AFRISO GWG 23-Ro 400 pre vonkajšie nádrže – žlté vyhotovenie

Snímač hladiny AFRISO GWG 23-Ro 400 pre vonkajšie nádrže – žlté vyhotovenie

AFRISO GWG 23-Ro 400 – snímač medznej hladiny pre vonkajšie nádrže, žltý

AFRISO GWG 23-Ro 400 je snímač medznej hladiny s PTC termistorom určený na ochranu vonkajších zásobných nádrží proti preplneniu. Žlté vyhotovenie s objednávacím kódom 46115 je vybavené ochranným puzdrom snímača z nehrdzavejúcej ocele a má príslušné schválenie Ex pre použitie v prostredí s nebezpečenstvom výbuchu.

Zariadenie je vhodné pre vykurovací olej, motorovú naftu, vybrané biopalivá a za podmienok stanovených výrobcom aj pre benzín. Používa sa ako súčasť systému ochrany proti preplneniu pri plnení zásobných nádrží.

Hlavné výhody AFRISO GWG 23-Ro 400

• Detekcia medznej hladiny pomocou PTC termistora.

• Ochrana vonkajších zásobných nádrží proti preplneniu.

• Žltá pripojovacia armatúra s príslušným schválením Ex.

• Ochranné puzdro snímača z nehrdzavejúcej ocele.

• Vhodnosť pre benzín pri splnení podmienok výrobcu.

• Kompatibilita s vykurovacím olejom, motorovou naftou a vybranými biopalivami.

• Materiály odolné voči palivám s obsahom FAME až do 100 %.

• Možnosť použitia s parafinickými palivami HVO a GTL.

• Výškovo nastaviteľná meracia sonda.

• Tlakovo a vákuovo tesná konštrukcia.

• Vodotesnosť do 10 m vodného stĺpca.

Ako funguje snímač medznej hladiny?

AFRISO GWG 23-Ro 400 využíva PTC termistor umiestnený na konci meracej sondy.

Počas plnenia nádrže sa snímač pripája ku kompatibilnému plniacemu zariadeniu. Pri dosiahnutí stanovenej medznej hladiny sa zmenia tepelné podmienky termistora, čo umožní vyhodnotiť kontakt snímača s kvapalinou.

Plniace zariadenie následne môže automaticky zastaviť prívod paliva a zabrániť preplneniu nádrže.

Snímač neslúži na priebežné meranie množstva paliva, ale na detekciu dosiahnutia maximálnej prípustnej hladiny.

Vyhotovenie Ex pre nádrže s horľavými kvapalinami

Žlté vyhotovenie AFRISO GWG 23-Ro je vybavené odolnou plastovou pripojovacou armatúrou a ochranným puzdrom snímača z nehrdzavejúcej ocele.

Zariadenie má označenie ochrany proti výbuchu:

• Ex II 1G Ex ia IIB T3 Ga

• Ex II 1/2G Ex ia IIB T3 Ga/Gb

Vďaka tomuto vyhotoveniu je možné snímač použiť aj v príslušných prostrediach s nebezpečenstvom výbuchu vrátane aplikácií s benzínom, pokiaľ sú splnené podmienky schválenia, správneho zapojenia a montáže.

Použitie vo vonkajších zásobných nádržiach

AFRISO GWG 23-Ro 400 je určený pre vhodné zásobné nádrže podľa EN 12285-1, EN 12285-2 a ďalších príslušných noriem.

Typické oblasti použitia:

• Vonkajšie zásobné nádrže na vykurovací olej.

• Podzemné nádrže na motorovú naftu.

• Zásobníky benzínu pri splnení podmienok výrobcu.

• Nádrže na biooleje a bionaftu.

• Palivové nádrže v technických a prevádzkových objektoch.

• Nádrže v oblastiach so zvýšeným rizikom zaplavenia.

Odolnosť voči moderným palivám

Ochranné puzdro z nehrdzavejúcej ocele podporuje spoľahlivú funkciu snímača aj pri používaní kompatibilných biopalív.

Materiálové vyhotovenie je vhodné pre vybrané palivá s obsahom FAME až do 100 % a pre parafinické palivá HVO a GTL, vrátane ich použitia v čistej forme.

Pri benzíne a ďalších horľavých médiách je potrebné overiť konkrétne prevádzkové podmienky a požiadavky na ochranu proti výbuchu.

Konštrukcia a montáž

Snímač pozostáva z výškovo nastaviteľnej sondy, závitového procesného pripojenia G1 a žltej pripojovacej armatúry.

Meracia trubica je vyrobená z pozinkovanej ocele, závitové pripojenie z mosadze a PTC termistor je zapuzdrený v skle.

Pripojovacia armatúra je vyrobená z mechanicky odolného plastu a obsahuje tesnenie a upevňovaciu retiazku.

Pri montáži výrobca požaduje umiestnenie armatúry vo vzdialenosti 20 až 300 mm pod poklopom revíznej šachty. Presná montážna hĺbka sa nastavuje podľa nádrže a montážneho návodu.

Rozdiel medzi žltým a sivým vyhotovením

Model GWG 23-Ro sa dodáva so žltou alebo sivou pripojovacou armatúrou.

Žlté vyhotovenie má ochranné puzdro z nehrdzavejúcej ocele, príslušné schválenie Ex a za stanovených podmienok je vhodné aj na použitie s benzínom.

Sivé vyhotovenie je určené pre vykurovací olej, motorovú naftu a vybrané biopalivá. Používa metalizované ochranné puzdro snímača.

Pri výbere je preto potrebné zohľadniť skladované médium a požadované bezpečnostné schválenie.

AFRISO GWG 23-Ro 400 od REFLOW SK

Spoločnosť REFLOW SK dodáva snímače medznej hladiny AFRISO GWG 23-Ro pre vonkajšie zásobné nádrže.

Pomôžeme vám vybrať vhodnú dĺžku sondy a vyhotovenie podľa typu nádrže, skladovaného média a požiadaviek na ochranu proti preplneniu.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO GWG 23-Ro 400 v žltom vyhotovení.
