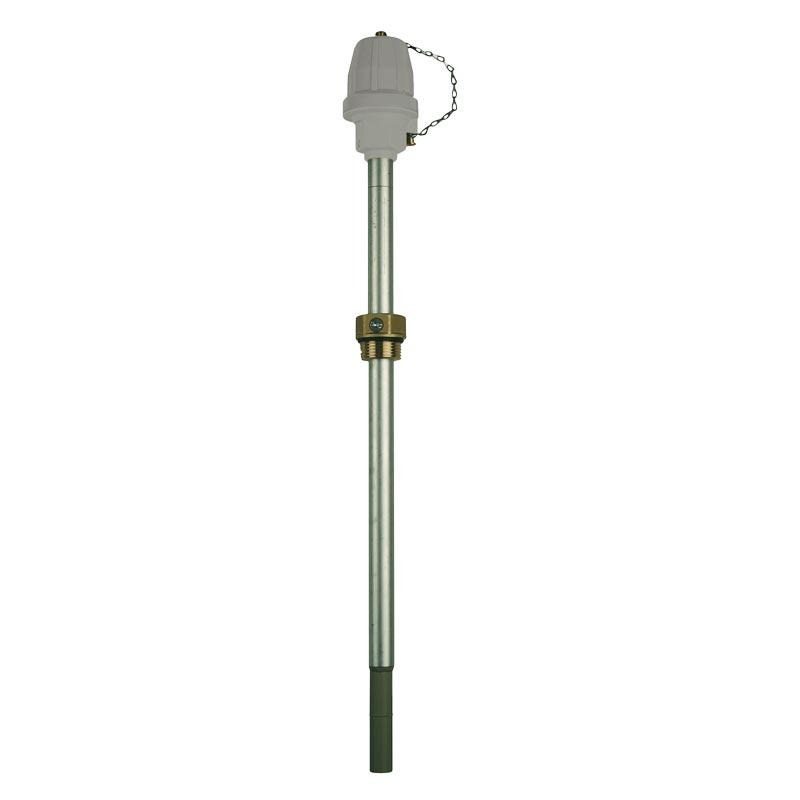

Snímač hladiny AFRISO GWG 23-Ro 400 pre vonkajšie nádrže – sivé vyhotovenie

Snímač hladiny AFRISO GWG 23-Ro 400 pre vonkajšie nádrže – sivé vyhotovenie

AFRISO GWG 23-Ro 400 – snímač medznej hladiny pre vonkajšie nádrže

AFRISO GWG 23-Ro 400 je snímač medznej hladiny s PTC termistorom určený na ochranu vonkajších zásobných nádrží proti preplneniu. Používa sa najmä v nádržiach na vykurovací olej, motorovú naftu, biooleje a bionaftu.

Sivé vyhotovenie s objednávacím číslom 46125 je vybavené metalizovaným ochranným puzdrom snímača, výškovo nastaviteľnou sondou a pripojovacou armatúrou z plastu. Je navrhnuté na spoľahlivú prevádzku v nádržových systémoch vrátane inštalácií vystavených zvýšenej vlhkosti alebo riziku zaplavenia.

Hlavné výhody AFRISO GWG 23-Ro 400

• Ochrana vonkajších zásobných nádrží proti preplneniu.

• PTC termistor na detekciu medznej hladiny kvapaliny.

• Výškovo nastaviteľná sonda na prispôsobenie nádrži.

• Metalizované ochranné puzdro snímača.

• Odolnosť voči vykurovaciemu oleju, motorovej nafte a vybraným biopalivám.

• Kompatibilita s palivami obsahujúcimi až 100 % FAME.

• Možnosť použitia s parafinickými palivami HVO a GTL.

• Tlakovo a vákuovo tesné vyhotovenie.

• Vodotesnosť do výšky vodného stĺpca 10 m.

• Viacero dostupných dĺžok sondy.

Ako funguje snímač medznej hladiny?

Snímač AFRISO GWG 23-Ro využíva PTC termistor umiestnený na konci meracej sondy.

Počas plnenia nádrže sa snímač používa v spojení s kompatibilným plniacim zariadením. Pri dosiahnutí nastavenej medznej hladiny sa zmenia tepelné podmienky termistora, čo umožňuje plniacemu systému rozpoznať kontakt snímača s kvapalinou.

Plniace zariadenie následne môže automaticky zastaviť prívod paliva a zabrániť preplneniu nádrže.

Snímač je určený na kontrolu maximálnej hladiny, nie na priebežné zobrazovanie množstva kvapaliny.

Použitie vo vonkajších zásobných nádržiach

AFRISO GWG 23-Ro 400 je vhodný pre vybrané typy zásobných nádrží podľa EN 12285-1, EN 12285-2 a príslušných noriem DIN.

Používa sa napríklad pri:

• vonkajších nádržiach na vykurovací olej,

• podzemných zásobných nádržiach na kvapalné palivá,

• zásobníkoch motorovej nafty,

• nádržiach na biooleje a bionaftu,

• nádržiach s požiadavkou na ochranu proti preplneniu,

• nádržových systémoch v oblastiach ohrozených povodňami.

Odolnosť voči biopalivám

Sivé vyhotovenie AFRISO GWG 23-Ro je vybavené metalizovaným ochranným puzdrom, ktoré podporuje dlhodobú funkčnosť snímača aj pri používaní biopalív.

Zariadenie je vhodné pre vykurovací olej, motorovú naftu a vybrané palivá s obsahom FAME až do 100 %.

Podporované sú aj parafinické palivá HVO a GTL vrátane ich použitia v čistej forme, pri dodržaní požiadaviek výrobcu.

Konštrukcia a montáž

Snímač pozostáva z výškovo nastaviteľnej sondy, závitového pripojenia G1 a pripojovacej armatúry zo sivého plastu.

Sonda je vyrobená z pozinkovanej ocele, závitové pripojenie z mosadze a PTC termistor je uložený v sklenenom puzdre.

Pri montáži je potrebné zabezpečiť správnu vzdialenosť armatúry od poklopu revíznej šachty. Výrobca odporúča vzdialenosť od 20 do 300 mm.

Presné nastavenie snímača v nádrži musí zodpovedať montážnemu návodu a požadovanej medznej hladine.

Sivé a žlté vyhotovenie – aký je rozdiel?

AFRISO ponúka model GWG 23-Ro aj so žltou pripojovacou armatúrou.

Sivé vyhotovenie je určené pre vykurovací olej, motorovú naftu, biooleje a bionaftu. Používa metalizované ochranné puzdro.

Žlté vyhotovenie má ochranné puzdro z nehrdzavejúcej ocele a príslušné schválenie Ex. Za stanovených podmienok je vhodné aj na použitie s benzínom.

Tieto vyhotovenia preto nie sú z hľadiska použitia automaticky zameniteľné.

AFRISO GWG 23-Ro 400 od REFLOW SK

Spoločnosť REFLOW SK dodáva snímače medznej hladiny AFRISO GWG 23-Ro na ochranu vonkajších zásobných nádrží proti preplneniu.

Pomôžeme vám vybrať vhodnú dĺžku sondy a vyhotovenie podľa typu nádrže, skladovaného média a montážnych podmienok.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO GWG 23-Ro 400.
