AFRISO GWG 12 K/1 – snímač medznej hladiny pre vnútorné nádrže

AFRISO GWG 12 K/1 je snímač medznej hladiny určený na ochranu zásobných nádrží proti preplneniu. Využíva merací princíp založený na PTC termistore, ktorý umožňuje detegovať dosiahnutie stanovenej maximálnej hladiny kvapaliny.

Snímač je určený pre vnútorné nádrže na vykurovací olej, motorovú naftu a ďalšie kompatibilné kvapalné palivá. Používa sa v nádržových zostavách, zváraných hranatých nádržiach a ďalších zásobníkoch, kde je potrebná spoľahlivá kontrola medznej hladiny počas plnenia.

Hlavné výhody AFRISO GWG 12 K/1

• Snímanie medznej hladiny pomocou PTC termistora.

• Ochrana zásobných nádrží proti preplneniu.

• Nastaviteľná montážna hĺbka sondy.

• Metalizované ochranné puzdro vhodné aj na použitie s biopalivami.

• Kompatibilita s vybranými palivami obsahujúcimi až 100 % FAME.

• Vhodnosť pre parafinické palivá HVO a GTL.

• Pachotesné vyhotovenie.

• Vodotesnosť do výšky vodného stĺpca 10 m.

• Rôzne dĺžky sondy a pripojovacích káblov.

• Konštrukcia podľa normy EN 13616.

Ako funguje snímač medznej hladiny?

AFRISO GWG 12 K/1 využíva PTC termistor umiestnený na konci meracej sondy.

Počas plnenia nádrže sa snímač pripája ku kompatibilnému plniacemu zariadeniu. Pri dosiahnutí stanovenej hladiny sa zmenia tepelné podmienky termistora, čo umožní vyhodnotiť kontakt s kvapalinou.

Plniaci systém následne môže zastaviť prívod paliva a zabrániť ďalšiemu plneniu nádrže.

Snímač slúži na detekciu medznej hladiny, nie na priebežné zobrazovanie aktuálneho množstva paliva.

Použitie vo vnútorných zásobných nádržiach

Snímač GWG 12 K/1 je vhodný najmä pre:

• nádrže na vykurovací olej v rodinných domoch,

• zásobníky paliva v domácich a objektových kotolniach,

• batériové zostavy zásobných nádrží,

• hranaté oceľové nádrže zvárané na mieste,

• ďalšie vhodné vnútorné nádrže na kvapalné palivá,

• nádrže v oblastiach s rizikom záplav.

Pri použití v konkrétnej nádrži je potrebné overiť vhodnosť procesného pripojenia, montážnej hĺbky a kompatibilitu s plniacim systémom.

Odolnosť voči biopalivám a alternatívnym palivám

Snímač je vybavený metalizovaným ochranným puzdrom, ktoré pomáha obmedzovať rast mikroorganizmov a usadzovanie nečistôt na snímacom prvku.

Materiálové vyhotovenie umožňuje použitie s vykurovacím olejom, motorovou naftou a vybranými biopalivami vrátane zmesí s vysokým obsahom FAME.

Zariadenie je vhodné aj pre parafinické palivá HVO a GTL, ktoré sa používajú ako alternatíva ku konvenčným kvapalným palivám.

Konštrukcia a montáž

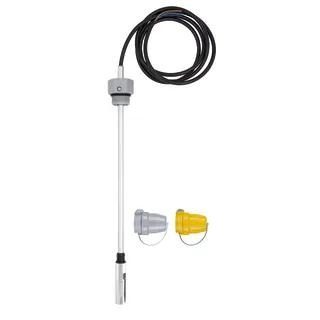

AFRISO GWG 12 K/1 pozostáva z meracej sondy s PTC termistorom, závitového pripojenia, pripojovacej armatúry a elektrického kábla.

Sonda je vybavená nastaviteľným mechanizmom, ktorý umožňuje nastaviť požadovanú výšku medznej hladiny podľa konštrukcie nádrže.

K dispozícii sú vyhotovenia s dĺžkou sondy 360 alebo 480 mm a rôznymi dĺžkami pripojovacieho kábla.

Vybrané varianty obsahujú sivú pripojovaciu armatúru upevnenú na hliníkovom držiaku. Toto vyhotovenie je vhodné najmä pre nádrže s priamym plnením bez vonkajšieho plniaceho potrubia.

AFRISO GWG 12 K/1 od REFLOW SK

Spoločnosť REFLOW SK ponúka snímače medznej hladiny AFRISO GWG 12 K/1 pre vnútorné zásobné nádrže.

Pomôžeme vám s výberom vhodného vyhotovenia podľa dĺžky sondy, spôsobu montáže, typu paliva a požiadaviek na ochranu proti preplneniu.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO GWG 12 K/1.

Technické parametre
