AFRISO GWG 12 K/1 C – snímač hladiny s odberovým systémom

AFRISO GWG 12 K/1 C je kombinované zariadenie určené na ochranu zásobných nádrží proti preplneniu a zabezpečenie odberu kvapalného paliva. V jednom montážnom celku spája snímač medznej hladiny s PTC termistorom a odberový systém Euroflex 312.

Zariadenie je vhodné najmä pre samostatné vnútorné nádrže na vykurovací olej, motorovú naftu a vybrané alternatívne kvapalné palivá. Vďaka integrovanej konštrukcii umožňuje realizovať snímanie maximálnej hladiny aj odber paliva prostredníctvom spoločného pripojenia k nádrži.

Hlavné výhody AFRISO GWG 12 K/1 C

• Kombinácia snímača medznej hladiny a odberového systému paliva.

• PTC termistor na detekciu dosiahnutia maximálnej prípustnej hladiny.

• Integrovaný odberový systém Euroflex 312.

• Rýchlouzavierací ventil na odberovom systéme.

• Pripojenia pre prívodné, vratné a meracie vedenie.

• Metalizované ochranné puzdro snímača na podporu dlhodobej spoľahlivosti.

• Integrovaný izolačný prvok testovaný TÜV.

• Pachotesné vyhotovenie.

• Vodotesnosť do výšky vodného stĺpca 10 m.

• Konštrukcia podľa normy EN 13616.

Ochrana nádrže proti preplneniu

Snímač medznej hladiny AFRISO GWG 12 K/1 C využíva PTC termistor, ktorý reaguje na kontakt s kvapalinou pri dosiahnutí stanovenej hladiny.

Pri plnení nádrže sa snímač používa ako súčasť kompatibilného systému ochrany proti preplneniu. Jeho úlohou je umožniť rozpoznanie dosiahnutia medznej hladiny, aby príslušné plniace zariadenie mohlo zastaviť ďalšie plnenie.

Takéto riešenie pomáha znižovať riziko úniku paliva a následného znečistenia okolitého prostredia.

Integrovaný odberový systém Euroflex 312

Súčasťou zariadenia je odberový systém Euroflex 312, ktorý zabezpečuje pripojenie palivového vedenia k zásobnej nádrži.

Systém obsahuje rýchlouzavierací ventil a pripojenia pre prívodné, vratné a meracie vedenie.

Integrované vyhotovenie zjednodušuje usporiadanie komponentov na nádrži a umožňuje spojiť funkciu odberu paliva s ochranou proti preplneniu.

Spoľahlivá prevádzka s modernými palivami

Metalizované ochranné puzdro snímača pomáha obmedzovať usadzovanie mikroorganizmov, ktoré môžu nepriaznivo ovplyvniť funkciu snímačov pri používaní biopalív.

Zariadenie je podľa špecifikácie výrobcu vhodné pre vykurovací olej s obsahom FAME do 30 %, motorovú naftu podľa EN 590 a vybrané parafinické palivá HVO a GTL.

Kompatibilitu je potrebné vždy posúdiť podľa konkrétneho paliva a jeho zloženia.

Oblasti použitia

AFRISO GWG 12 K/1 C je určený najmä pre:

• samostatné vnútorné nádrže na vykurovací olej,

• palivové nádrže domácich kotolní,

• zásobníky motorovej nafty,

• vybrané nádrže na biopalivá,

• nádrže s požiadavkou na spoločné pripojenie snímača hladiny a odberového systému,

• vhodné nádrže umiestnené v oblastiach s rizikom záplav.

Konštrukcia a montáž

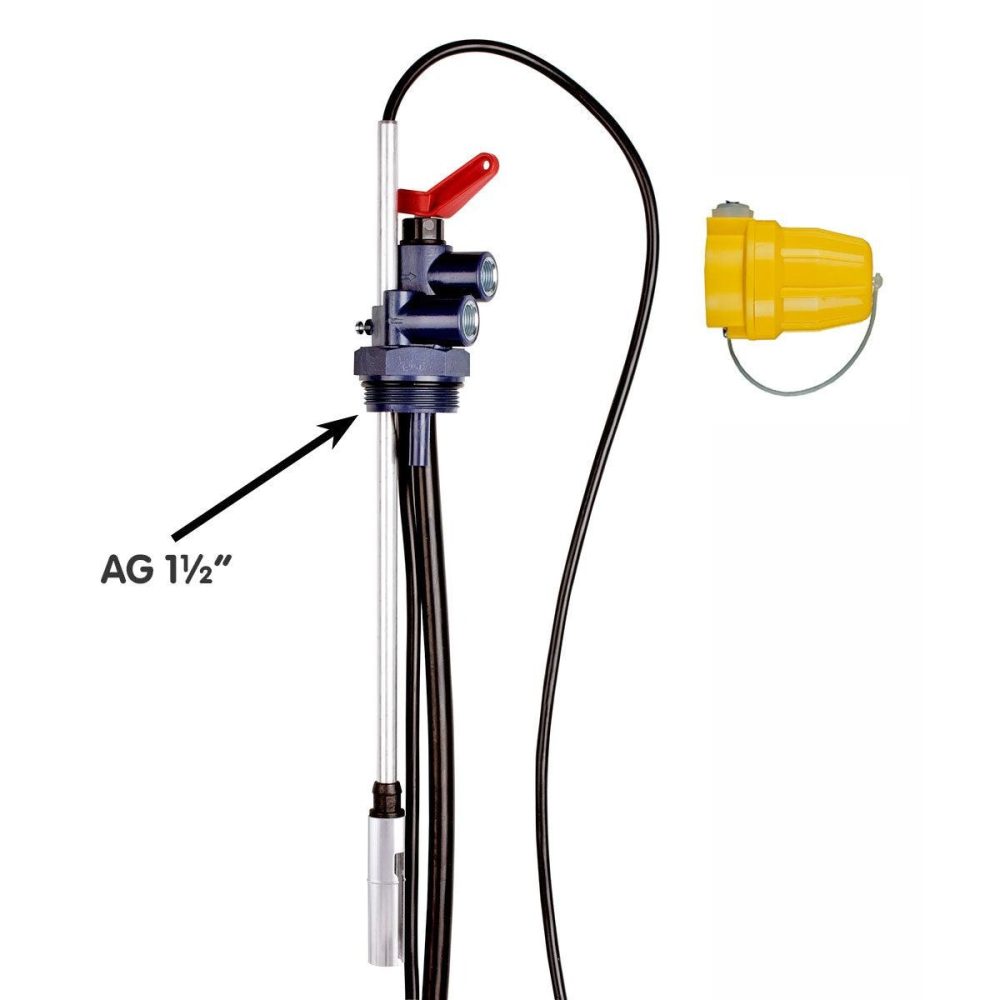

Zariadenie tvorí snímač s PTC termistorom, závitová armatúra G1½, odberový systém Euroflex 312, pripojovacia armatúra typu 905 a prepojovací kábel.

Snímač má nastaviteľnú montážnu hĺbku, ktorá umožňuje prispôsobenie konkrétnej nádrži.

Kombinovaná armatúra je určená výhradne pre samostatné nádrže. Montáž a nastavenie musia zodpovedať požiadavkám výrobcu a príslušným bezpečnostným predpisom.

AFRISO GWG 12 K/1 C od REFLOW SK

Spoločnosť REFLOW SK ponúka snímač medznej hladiny AFRISO GWG 12 K/1 C s integrovaným odberovým systémom Euroflex.

Pomôžeme vám s výberom vhodného zariadenia podľa typu nádrže, používaného paliva a požiadaviek na ochranu proti preplneniu.

Kontaktujte nás a vyžiadajte si cenovú ponuku na AFRISO GWG 12 K/1 C.

Technické parametre
