Vortex prietokomery patria medzi najpoužívanejšie technológie merania prietoku v priemysle. Využívajú sa najmä tam, kde je potrebné spoľahlivé meranie pary, plynov alebo kvapalín pri náročných prevádzkových podmienkach.
Ich výhodou je jednoduchý princíp, vysoká spoľahlivosť a široké možnosti použitia v energetike, priemysle či technologických procesoch.
Čo je vortex prietokomer
Vortex prietokomer je zariadenie určené na meranie prietoku média pomocou vzniku vírov v prúde kvapaliny alebo plynu.
Meranie je založené na fyzikálnom jave nazývanom:
Kármánova vírová ulica
Pri prúdení média okolo pevnej prekážky vznikajú za touto prekážkou pravidelné víry.
➡️ Frekvencia týchto vírov je priamo úmerná rýchlosti prúdenia média.
Práve túto frekvenciu prietokomer vyhodnocuje a prepočítava na prietok.

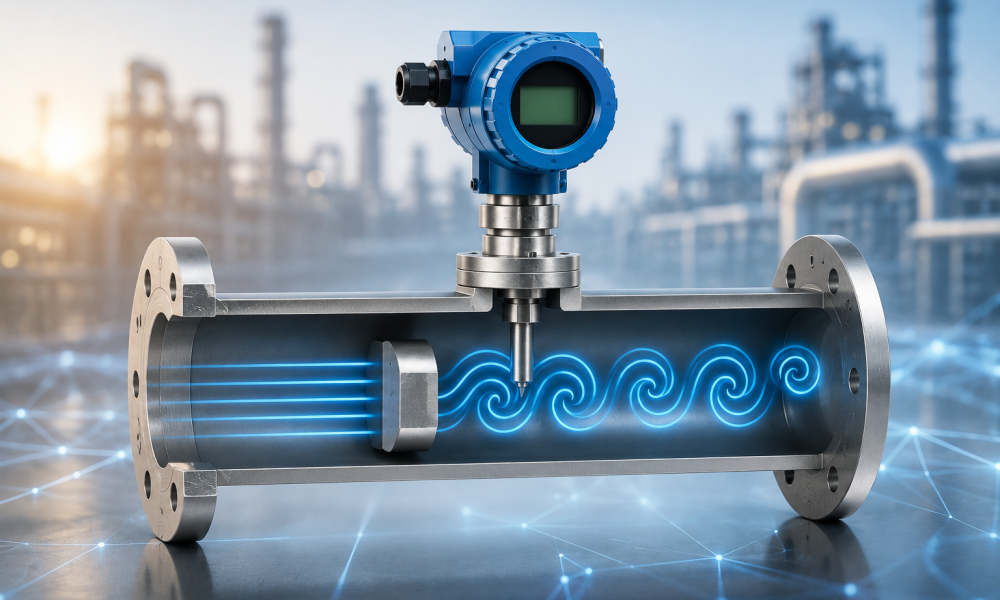

Ako vortex prietokomer funguje
Vo vnútri prietokomeru sa nachádza:
- teleso prietokomeru
- tzv. vortex generátor (prekážka v prúde média)
- snímač vírov
Keď médium preteká okolo prekážky:
- vznikajú striedavé víry
- snímač zaznamenáva ich frekvenciu
- elektronika vypočíta prietok
➡️ Čím vyššia rýchlosť prúdenia, tým vyššia frekvencia vírov.
Aké médiá je možné merať
Vortex technológia je vhodná pre:
- paru
- stlačený vzduch
- technické plyny
- vodu
- kvapaliny s nízkou viskozitou
Veľmi často sa využíva práve pri meraní:
- nasýtenej pary
- prehriatej pary
- energetických médií
Kde sa vortex prietokomery používajú
Vortex prietokomery sa používajú v mnohých odvetviach priemyslu:
- energetika
- chemický priemysel
- potravinárstvo
- farmácia
- kotolne
- HVAC systémy
- technologické procesy
Najväčšou výhodou je ich univerzálnosť a spoľahlivosť pri vysokých teplotách a tlakoch.
Hlavné výhody vortex prietokomerov
Stabilné meranie
Vortex prietokomery neobsahujú pohyblivé mechanické časti, čo znižuje opotrebenie.
Vhodné pre paru
Jedna z najčastejších aplikácií v praxi.
Nízke nároky na údržbu
Jednoduchá konštrukcia znamená vysokú spoľahlivosť.
Dlhá životnosť
Pri správnej inštalácii ide o veľmi stabilné riešenie.
Možnosť merania viacerých médií
Jeden princíp je možné použiť pre kvapaliny, plyny aj paru.
Na čo si dať pozor pri inštalácii
Aj kvalitný vortex prietokomer môže merať nesprávne, ak nie sú dodržané správne podmienky montáže.
Dôležité sú najmä:
- dostatočné rovné úseky potrubia
- stabilné prúdenie média
- správna dimenzácia
- eliminácia vibrácií
- vhodné prevádzkové podmienky
➡️ Nesprávna inštalácia môže výrazne ovplyvniť presnosť merania.
Kedy vortex prietokomer nie je vhodný
Aj keď ide o univerzálnu technológiu, existujú aplikácie, kde vortex nemusí byť ideálne riešenie.
Problém môže nastať pri:
- veľmi nízkych prietokoch
- silne znečistených médiách
- pulzujúcom prúdení
- kvapalinách s vysokou viskozitou
V takých prípadoch môže byť vhodnejší iný princíp merania.
Moderné vortex prietokomery
Moderné zariadenia dnes ponúkajú:
- digitálnu komunikáciu
- Modbus / HART
- diagnostiku zariadenia
- kompenzáciu tlaku a teploty
- integráciu do SCADA a IoT systémov
➡️ Vortex prietokomer dnes nie je iba meradlo, ale súčasť inteligentného monitoringu.
Záver
Vortex prietokomery predstavujú spoľahlivé a univerzálne riešenie pre meranie prietoku plynov, kvapalín aj pary. Ich jednoduchý princíp, stabilita a nízke nároky na údržbu z nich robia jednu z najpoužívanejších technológií v priemysle.
Spoločnosť REFLOW SK poskytuje návrh, dodávku a integráciu prietokomerov vrátane vortex technológie pre rôzne priemyselné aplikácie. Každé riešenie je navrhované individuálne podľa typu média, prevádzkových podmienok a požiadaviek zákazníka.
