V priemyselnej praxi je presné meranie prietoku kvapalín kľúčové pre riadenie výrobných procesov, energetickú efektívnosť aj kontrolu spotreby médií. V mnohých prípadoch však nie je možné alebo ekonomicky výhodné potrubie odstaviť, rezať alebo upravovať. Práve v takýchto aplikáciách predstavuje ideálne riešenie ultrazvukový prietokomer.

Ultrazvukový prietokomer umožňuje merať prietok bez kontaktu s médiom a bez nutnosti zásahu do potrubia. Vďaka tomu ide o jednu z najuniverzálnejších technológií merania prietoku v modernom priemysle.

Ako funguje ultrazvukový prietokomer

Princíp merania je založený na šírení ultrazvukového signálu v prúdiacej kvapaline. Snímače (sondy) vysielajú ultrazvukové impulzy diagonálne cez potrubie — raz v smere prúdenia a raz proti smeru prúdenia.

Keď kvapalina tečie, signál šíriaci sa v smere prúdenia sa dostane na druhú stranu rýchlejšie ako signál vyslaný proti prúdu. Elektronika prístroja vyhodnocuje rozdiel časov šírenia (tzv. transit-time metóda) a z neho vypočíta rýchlosť prúdenia a následne objemový prietok.

Výsledkom je veľmi presné meranie bez mechanických častí, ktoré by sa opotrebovávali alebo zanášali.

Hlavné výhody ultrazvukových prietokomerov

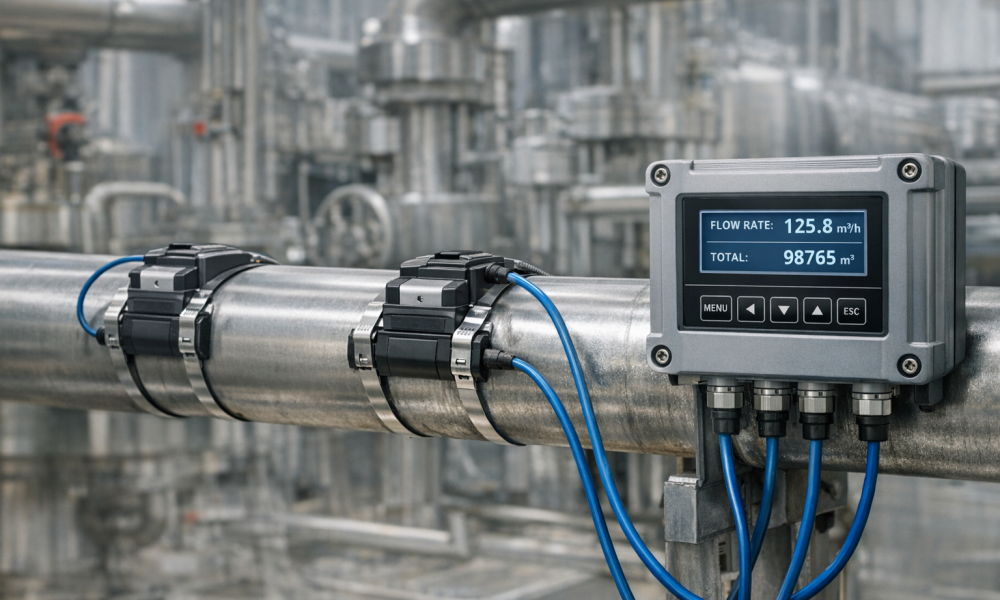

Najväčším benefitom, ktorý robí ultrazvukový prietokomer tak populárnym, je jeho neinvazívna montáž. Snímače sa pripevňujú zvonka na potrubie (tzv. clamp-on meranie), čo prináša viacero zásadných výhod:

• nie je potrebné prerušiť prevádzku

• potrubie sa nereže ani nevŕta

• nulová tlaková strata

• žiadne zanášanie meradla

• vhodné aj pre staré potrubia

• minimálne servisné náklady

Preto sa ultrazvukový prietokomer často používa aj ako kontrolné alebo referenčné meranie pri auditoch spotreby energií.

Kde sa ultrazvukový prietokomer používa

Vďaka svojej univerzálnosti má ultrazvukový prietokomer veľmi široké využitie naprieč priemyslom aj energetikou.

Typické aplikácie:

• meranie spotreby vody vo výrobných závodoch

• meranie technologickej a chladiacej vody

• vykurovacie a chladiace okruhy (HVAC)

• teplárne a kotolne

• meranie cirkulačných okruhov

• energetické audity

• kontrola funkčnosti čerpadiel

• dočasné meranie pri diagnostike prevádzky

Obzvlášť veľký význam má pri starších prevádzkach, kde neexistujú meracie body alebo je potrubie neprístupné.

Typy ultrazvukových prietokomerov

V praxi sa stretávame s dvomi hlavnými vyhotoveniami:

Prenosný ultrazvukový prietokomer

Používa sa najmä servisnými technikmi a energetickými auditormi. Umožňuje rýchle meranie na rôznych potrubiach bez trvalej inštalácie. Ideálne riešenie na diagnostiku spotreby alebo kontrolu existujúcich meradiel.

Stacionárny ultrazvukový prietokomer

Je určený na trvalú montáž do prevádzky. Využíva sa pre monitoring spotreby médií, riadenie technológií a napojenie na riadiace systémy (MaR, SCADA, BMS).

Na čo si dať pozor pri výbere

Aby ultrazvukový prietokomer meral presne, je potrebné správne zvoliť:

• materiál potrubia

• vnútorný priemer potrubia

• typ kvapaliny

• teplotu média

• prítomnosť bublín alebo nečistôt

• dĺžku rovného potrubia pred a za meradlom

Práve preto je dôležitý odborný návrh merania. Nesprávna montáž je najčastejším dôvodom nepresných výsledkov — nie samotná technológia.

Prečo riešiť meranie prietoku

Z praxe vyplýva, že väčšina priemyselných podnikov nemá reálny prehľad o spotrebe médií. Po inštalácii merania sa často zistia:

• nesprávne nastavené čerpadlá

• zbytočné cirkulácie

• netesnosti

• hydraulická nevyváženosť

• nadspotreba energií

Ultrazvukový prietokomer tak nie je len merací prístroj — ale nástroj na optimalizáciu nákladov a energetický manažment.

Riešenie od REFLOW SK

Spoločnosť REFLOW SK zabezpečuje kompletné riešenie merania prietoku — od analýzy aplikácie, návrhu typu merania, dodania zariadenia až po uvedenie do prevádzky a servis.

Naši technici vyberajú vhodný ultrazvukový prietokomer podľa konkrétnej prevádzky, nie podľa katalógu. Vďaka tomu zákazník získava reálne použiteľné dáta, nie len hodnoty na displeji.

Záver

Ultrazvukový prietokomer predstavuje moderný, presný a zároveň najjednoduchší spôsob merania prietoku kvapalín bez zásahu do potrubia. Vďaka rýchlej montáži, nulovej tlakovej strate a minimálnym nákladom na údržbu ide o ideálne riešenie pre priemyselné podniky, energetiku aj správu budov.

Správne navrhnuté meranie prietoku dokáže odhaliť skryté energetické straty a priniesť výrazné úspory už počas prvých mesiacov prevádzky.
