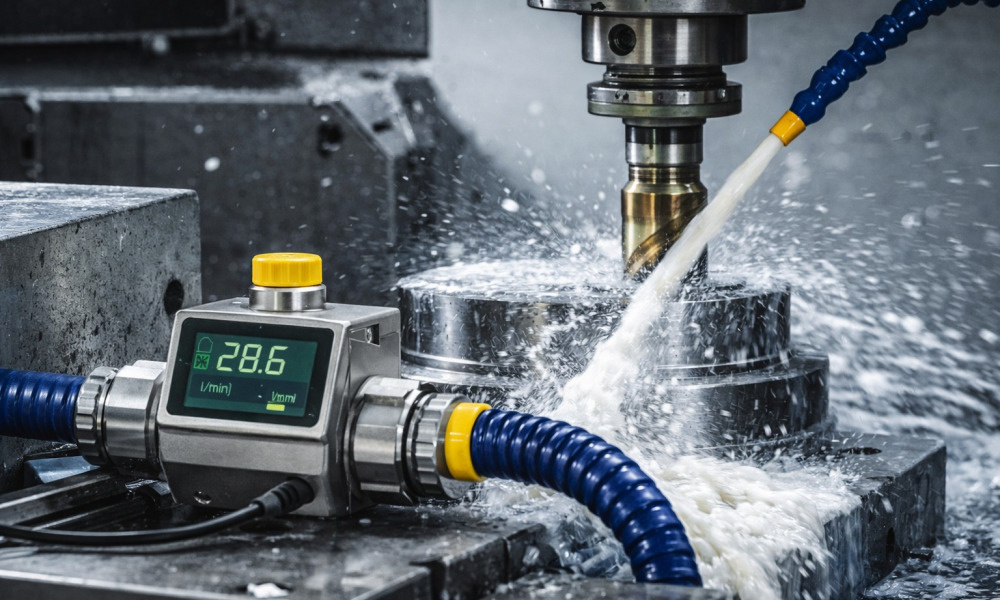

CNC obrábacie centrá patria medzi najdôležitejšie zariadenia v modernom priemysle. Ich presnosť, výkon a spoľahlivosť sú však priamo závislé od jedného často podceňovaného faktora – správneho prietoku chladiacej a mazacej kvapaliny.
Nedostatočný alebo kolísajúci prietok môže viesť k prehrievaniu nástrojov, zníženiu kvality obrábania a v najhoršom prípade k ich poškodeniu. Práve preto zohrávajú prietokomery a snímače prietoku v CNC aplikáciách kľúčovú úlohu.
Prečo je kontrola prietoku v CNC strojoch taká dôležitá?
Pri obrábaní dochádza k vysokému tepelnému zaťaženiu nástroja aj obrobku. Chladiaca kvapalina zabezpečuje odvod tepla z rezného procesu, znižuje trenie, odplavuje triesky a stabilizuje celý proces obrábania.
Ak dôjde k výpadku alebo poklesu prietoku, môže to viesť k okamžitému poškodeniu nástroja alebo výrobku. V praxi sa preto využívajú snímače prietoku, ktoré v prípade problému dokážu automaticky zastaviť proces obrábania.
Kde sa meria prietok v CNC obrábacích centrách?
Meranie prietoku sa v CNC aplikáciách používa na viacerých miestach. Najčastejšie ide o chladiacu kvapalinu (emulziu), ktorá je z pohľadu procesu najkritickejšia. Okrem toho sa prietok sleduje aj v mazacích systémoch, hydraulických okruhoch a pri chladení vretena, najmä pri vysokootáčkových strojoch.
Každá z týchto aplikácií má odlišné požiadavky na typ snímača, presnosť merania a odolnosť voči znečisteniu.
Aké prietokomery sa používajú v CNC aplikáciách?
Výber vhodného prietokomera závisí najmä od typu média a prevádzkových podmienok.
Pre chladiace kvapaliny sa najčastejšie používajú magneticko-indukčné, ultrazvukové alebo mechanické prietokomery. V prípade mazacích olejov sa uplatňujú najmä ozubené alebo turbínové prietokomery, ktoré umožňujú presné meranie viskóznych médií.
Pre jednoduchú kontrolu prietoku, napríklad na úrovni „je prietok / nie je prietok“, sa využívajú prietokové spínače alebo kalorimetrické snímače.
Najčastejšie problémy v praxi
V reálnej prevádzke sa často stretávame s problémami, ktoré ovplyvňujú správnosť merania aj samotný proces. Medzi najčastejšie patrí zanášanie systému trieskami a nečistotami, kolísanie tlaku a prietoku alebo nesprávna montáž prietokomera.
Veľmi častým problémom je aj nevhodne zvolený typ snímača, ktorý nezodpovedá danému médiu alebo prevádzkovým podmienkam. Výsledkom sú nepresné údaje, falošné alarmy alebo naopak nezachytenie kritického stavu.
Ako vybrať správny prietokomer pre CNC aplikáciu?
Pri výbere je potrebné zohľadniť viacero parametrov. Kľúčový je typ média, teda či ide o emulziu, olej alebo vodu. Dôležitá je aj teplota, tlak, rozsah prietoku a požadovaná presnosť merania.
Z pohľadu integrácie do systému je podstatný aj typ výstupu, napríklad analógový signál 4–20 mA, digitálny výstup alebo moderné komunikačné rozhrania ako IO-Link.
Správne navrhnuté meranie prietoku dokáže výrazne zvýšiť spoľahlivosť CNC stroja a predĺžiť životnosť nástrojov.
Trend: digitalizácia a smart monitoring
Moderné výrobné prevádzky čoraz viac implementujú inteligentné riešenia pre monitoring procesov. V oblasti CNC obrábania to znamená možnosť sledovať prietok v reálnom čase, analyzovať dáta a predchádzať poruchám pomocou prediktívnej údržby.
Integrácia prietokomerov do systémov riadenia výroby umožňuje optimalizovať procesy a znižovať neplánované odstávky.
Záver
Kontrola prietoku v CNC obrábacích centrách je kľúčovým faktorom pre stabilný a bezpečný chod výroby. Správne zvolený prietokomer pomáha chrániť nástroje, zvyšovať kvalitu obrábania a optimalizovať prevádzkové náklady.
