V seriáli REFLOW RADÍ odpovedáme na otázky, s ktorými sa naši zákazníci stretávajú najčastejšie pri výbere, montáži a prevádzke meracej a regulačnej techniky. Prinášame stručné, zrozumiteľné a odborné odpovede založené na skúsenostiach z reálnych priemyselných aplikácií.
Pri návrhu stacionárnej detekcie plynov sa často rieši otázka, kam správne umiestniť detektor, aby dokázal včas zachytiť prípadný únik.
Jedným z problematických miest býva priestor v blízkosti ventilácie, vzduchotechnického potrubia, ventilátorov alebo výustiek vzduchu.
Ventilácia totiž môže výrazne ovplyvniť spôsob, akým sa unikajúci plyn šíri v priestore.

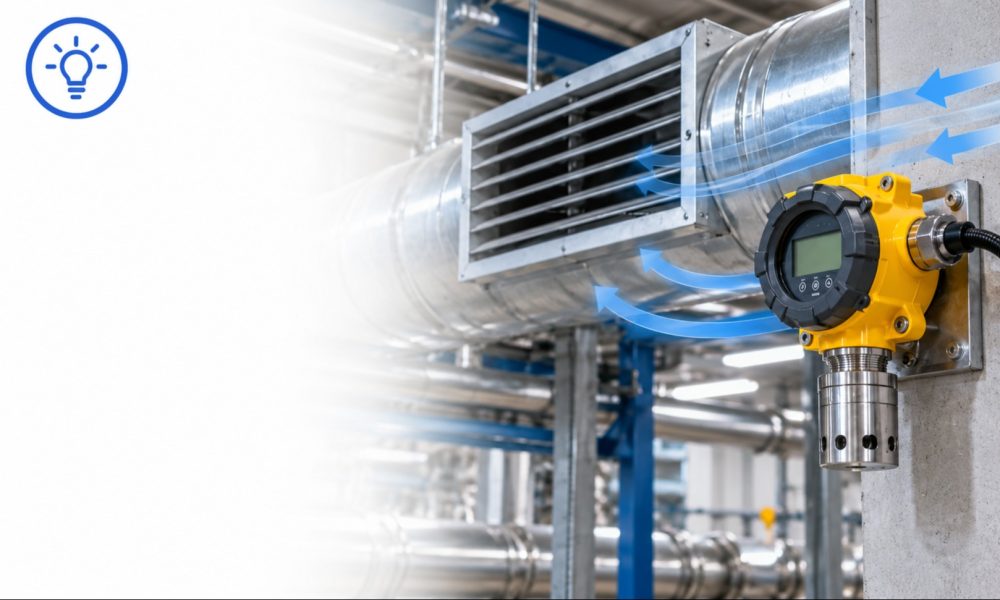

Môže byť teda detektor plynu namontovaný priamo pri ventilácii?
Áno, ale nie vždy je to vhodné. Rozhodujúci je druh plynu, smer prúdenia vzduchu, umiestnenie potenciálneho zdroja úniku a účel detekcie.
Stručná odpoveď: Detektor plynu môže byť umiestnený v blízkosti ventilácie, ak je takéto umiestnenie výsledkom správneho návrhu detekčného systému. Silné prúdenie vzduchu však môže unikajúci plyn zriediť alebo odviesť mimo senzora, čím sa oneskorí alebo úplne znemožní jeho zachytenie. Preto sa detektory nemajú umiestňovať priamo k ventilácii bez posúdenia prúdenia vzduchu.
Prečo ventilácia ovplyvňuje detekciu plynov?
Stacionárny detektor meria koncentráciu plynu v mieste, kde je umiestnený jeho senzor.
Neznamená to však, že automaticky dokáže zaznamenať únik v celej miestnosti.
Ak dôjde k úniku plynu, jeho šírenie ovplyvňuje viacero faktorov:
-
hustota plynu voči vzduchu,
-
množstvo a rýchlosť unikajúceho plynu,
-
tlak v mieste úniku,
-
prirodzené prúdenie vzduchu,
-
nútená ventilácia,
-
teplota prostredia,
-
prekážky a usporiadanie technológie.
Ventilácia môže vytvárať prúdenie, ktoré mení prirodzený smer šírenia plynu.
Plyn sa preto nemusí hromadiť tam, kde by sme to očakávali iba na základe jeho hustoty.
Správne umiestnenie detektora musí zohľadňovať reálne podmienky prúdenia vzduchu v prevádzke.
Čo sa stane, ak detektor umiestnime priamo k prívodu vzduchu?
Predstavme si technologickú miestnosť, v ktorej sa nachádza plynové potrubie a stacionárny detektor horľavých plynov.
Ak je detektor umiestnený priamo pri výustke čerstvého vzduchu, môže dochádzať k neustálemu prúdeniu vzduchu okolo senzora.
Pri úniku plynu sa potom môže stať, že:
-
unikajúci plyn sa zriedi čerstvým vzduchom,
-
koncentrácia pri detektore zostane nízka,
-
plyn bude prúdiť iným smerom,
-
detektor zareaguje neskôr, než by bolo potrebné,
-
detektor nezachytí nebezpečnú koncentráciu vznikajúcu na inom mieste.
To môže vytvárať nebezpečný rozdiel medzi skutočnou koncentráciou plynu v priestore a koncentráciou meranou detektorom.
Detektor môže byť plne funkčný, ale jeho umiestnenie nemusí zabezpečovať včasné zachytenie úniku.
A čo umiestnenie detektora pri odsávaní?
Pri odsávacej ventilácii môže byť situácia odlišná.
Ak odsávanie odvádza vzduch z priestoru, v ktorom môže dochádzať k úniku plynu, detektor umiestnený vo vhodnom mieste prúdenia môže zachytávať plyn transportovaný smerom k odsávaniu.
To však neznamená, že umiestnenie pri odsávacom otvore je automaticky správne.
Problém môže vzniknúť napríklad vtedy, keď:
-
vzduch prúdi mimo detektora,
-
plyn sa pred dosiahnutím senzora výrazne zriedi,
-
odsávanie vytvára nerovnomerné prúdenie,
-
čas dopravy plynu k senzoru je príliš dlhý,
-
ventilácia pracuje iba v určitých režimoch.
V niektorých aplikáciách sa detekcia plynov navrhuje priamo do vzduchotechnického potrubia.
Takéto riešenie však vyžaduje detektor určený na daný spôsob merania a správne zohľadnenie prietoku, rýchlosti vzduchu a ďalších prevádzkových podmienok.
Záleží na tom, aký plyn detegujeme?
Áno. Druh plynu patrí medzi najdôležitejšie faktory pri návrhu umiestnenia detektorov.
Plyny ľahšie ako vzduch
Niektoré plyny majú nižšiu hustotu než vzduch a pri úniku majú tendenciu stúpať.
Typickými príkladmi sú:
-
vodík (H₂),
-
metán (CH₄),
-
amoniak (NH₃) za bežných podmienok.
Pri týchto plynoch sa detektory často umiestňujú do vyšších častí priestoru.
Ak sa však v blízkosti stropu nachádza silná ventilácia, môže sa prirodzené šírenie plynu výrazne zmeniť.
Plyny ťažšie ako vzduch
Niektoré plyny alebo pary majú tendenciu hromadiť sa v nižších častiach priestoru.
Príkladmi sú:
-
propán (C₃H₈),
-
oxid uhličitý (CO₂),
-
niektoré výpary rozpúšťadiel.
Pri ich detekcii sa často posudzujú miesta v blízkosti podlahy, technologických jám a ďalších nízko položených priestorov.
Aj tu však môže ventilácia zmeniť spôsob šírenia plynu.
Plyny s hustotou podobnou vzduchu
Pri niektorých plynoch môže byť rozhodujúce predovšetkým miesto úniku, teplota, prúdenie vzduchu a charakter prevádzky.
Napríklad pri oxide uhoľnatom (CO) nie je vhodné určovať polohu detektora iba podľa hustoty plynu.
Samotná informácia, či je plyn ľahší alebo ťažší než vzduch, nestačí na správny návrh detekcie.
Môže ventilácia zabrániť detektoru zachytiť únik?
Áno.
Predstavme si miestnosť s plynovým zariadením, v ktorej je detektor namontovaný na stene.
Pri vypnutej ventilácii sa unikajúci plyn môže šíriť smerom k detektoru.
Po zapnutí ventilátora sa však prúdenie vzduchu zmení.
Plyn môže byť odvádzaný na opačnú stranu miestnosti alebo sa môže hromadiť v oblasti, ktorú detektor nepokrýva.
To znamená, že rovnaký detektor môže mať pri rôznych režimoch ventilácie odlišnú schopnosť zachytiť únik.
Pri návrhu preto treba zohľadniť:
-
bežnú prevádzku ventilácie,
-
maximálny výkon ventilácie,
-
vypnutú ventiláciu,
-
núdzové režimy,
-
možné poruchové stavy.
Pri náročnejších aplikáciách môže byť vhodné vykonať analýzu šírenia plynu alebo posúdenie pokrytia detekčného systému.
Je lepšie umiestniť detektor bližšie k zdroju úniku?
V mnohých prípadoch áno.
Ak poznáme potenciálne miesta úniku, je vhodné ich zohľadniť pri návrhu detekčného systému.
Typickými rizikovými miestami sú:
-
prírubové spoje,
-
ventily,
-
regulátory tlaku,
-
kompresory,
-
čerpadlá pracujúce s horľavými alebo toxickými médiami,
-
plniace stanice,
-
zásobníky a technologické nádrže.
Umiestnenie detektora v blízkosti potenciálneho zdroja úniku môže skrátiť čas potrebný na zachytenie plynu.
Ani tu však neplatí, že čím bližšie, tým automaticky lepšie.
Treba zohľadniť aj smer úniku, prevádzkové podmienky, dostupnosť na údržbu a obmedzenia výrobcu detektora.
Môže byť ventilácia súčasťou bezpečnostného systému?
Áno.
V mnohých priemyselných aplikáciách sú detekcia plynov a ventilácia vzájomne prepojené.
Pri dosiahnutí stanovenej koncentrácie plynu môže detekčný systém podľa bezpečnostného návrhu:
-
aktivovať výstrahu,
-
spustiť alebo zvýšiť výkon ventilácie,
-
uzatvoriť prívod plynu,
-
odstaviť technologické zariadenie,
-
odoslať alarm do nadradeného systému.
Takéto riešenie sa používa napríklad v technických miestnostiach, strojovniach, laboratóriách alebo vybraných priemyselných prevádzkach.
Dôležité však je, aby samotné spustenie ventilácie nevytvorilo ďalšie riziko.
Pri niektorých plynoch a prostrediach môže byť potrebné použiť ventilátory a elektrické zariadenia vhodné do príslušného Ex prostredia.
Detekcia plynov a ventilácia musia byť navrhnuté ako vzájomne kompatibilné súčasti bezpečnostného riešenia.
Stačí jeden detektor pre celú miestnosť?
Nie vždy.
Počet potrebných detektorov závisí od viacerých faktorov.
Medzi najdôležitejšie patria:
-
veľkosť a geometria miestnosti,
-
druh detegovaného plynu,
-
počet potenciálnych zdrojov úniku,
-
usporiadanie technológie,
-
spôsob vetrania,
-
požadovaný čas detekcie,
-
výsledky analýzy rizika.
Vo väčších alebo členitých priestoroch môže byť jeden detektor nedostatočný.
Prekážky, technologické zariadenia alebo lokálne prúdenie vzduchu môžu vytvárať oblasti, do ktorých sa unikajúci plyn dostáva odlišným spôsobom.
Preto sa pri návrhu neodporúča určovať počet detektorov iba podľa plochy miestnosti.
Rozhodujúce je, či navrhnuté rozmiestnenie dokáže dostatočne včas zachytiť relevantné scenáre úniku.
Aké chyby sa pri umiestnení detektorov pri ventilácii robia najčastejšie?
V praxi sa stretávame najmä s týmito problémami.
1. Detektor priamo pri prívode čerstvého vzduchu
Prúdenie môže znižovať koncentráciu plynu v okolí senzora.
2. Detektor umiestnený iba podľa hustoty plynu
Návrh nezohľadňuje nútené prúdenie vzduchu ani prekážky v priestore.
3. Ignorovanie odsávacích ventilátorov
Detektor sa nachádza mimo predpokladanej dráhy šírenia plynu.
4. Nedostatočný počet detektorov
Jeden detektor nemusí zabezpečiť požadované pokrytie všetkých rizikových miest.
5. Nezohľadnenie rôznych režimov ventilácie
Systém môže fungovať odlišne pri zapnutej, vypnutej alebo poruchovej ventilácii.
6. Nevhodné umiestnenie z hľadiska údržby
Detektor je ťažko prístupný, čo komplikuje jeho pravidelné kontroly a kalibráciu.
Ako správne určiť miesto montáže detektora?
Pri návrhu odporúčame postupovať systematicky.
Najskôr treba určiť:
-
Aký plyn chceme detegovať? – jeho fyzikálne vlastnosti a nebezpečnosť.
-
Kde môže dôjsť k úniku? – potenciálne zdroje a možné scenáre.
-
Ako sa v priestore pohybuje vzduch? – prívod, odsávanie a prirodzené vetranie.
-
Aké sú prevádzkové režimy ventilácie? – vrátane poruchových stavov.
-
Aký je účel detekcie? – ochrana osôb, technológie alebo prevencia výbuchu.
-
Aký detektor je vhodný? – senzorová technológia, merací rozsah a montážne požiadavky.
Pri návrhu možno vychádzať z príslušných technických noriem, napríklad súboru IEC 60079-29 pre detekciu horľavých plynov a IEC 62990 pre detekciu toxických plynov, podľa konkrétnej aplikácie.
Najspoľahlivejším postupom je posúdiť umiestnenie detektorov v kontexte celého technologického priestoru, nie iba podľa dostupného miesta na stene alebo strope.
Zapamätajte si
-
Detektor plynu môže byť umiestnený pri ventilácii, ale nie bez posúdenia podmienok.
-
Prúdenie vzduchu môže unikajúci plyn zriediť alebo odviesť mimo senzora.
-
Umiestnenie priamo pri prívode čerstvého vzduchu môže byť problematické.
-
Pri odsávaní záleží na smere prúdenia a účele detekcie.
-
Hustota plynu je dôležitá, ale sama osebe nestačí na určenie montážnej polohy.
-
Treba zohľadniť aj vypnutú alebo poruchovú ventiláciu.
-
Jeden detektor nemusí postačovať na pokrytie celej miestnosti.
-
Správne rozmiestnenie musí vychádzať z analýzy rizika a podmienok konkrétnej prevádzky.
Záver
Umiestnenie detektora plynu v blízkosti ventilácie nie je automaticky nesprávne. V niektorých aplikáciách môže byť dokonca súčasťou správne navrhnutého detekčného systému.
Problém vzniká vtedy, keď sa pri montáži nezohľadní skutočné prúdenie vzduchu.
Ventilácia môže meniť smer šírenia plynu, znižovať jeho koncentráciu v okolí senzora alebo vytvárať oblasti, ktoré detektor nedokáže dostatočne monitorovať.
Správne umiestnenie detektora preto nezávisí iba od druhu plynu, ale aj od usporiadania technológie, možných miest úniku a prevádzky ventilácie.
