Pri dopĺňaní merania do existujúcich systémov sa často stretávame s problémom nekompatibility komunikačných protokolov. Typickým prípadom je situácia, keď existujúci systém využíva M-Bus a nové zariadenie komunikuje cez Modbus.
Takéto riešenie je z pohľadu merania funkčné, no bez správneho prepojenia nie je možné dáta integrovať do centrálneho systému.
Rozdiel medzi Modbus a M-Bus
Modbus
Modbus je štandardný komunikačný protokol používaný v priemyselnej automatizácii. Najčastejšie sa využíva vo forme Modbus RTU (RS-485) alebo Modbus TCP (Ethernet).
Vyznačuje sa vysokou flexibilitou a širokou podporou v priemyselných zariadeniach.
M-Bus
M-Bus (Meter-Bus) je protokol určený pre zber dát z meračov energií, ako sú kalorimetre, vodomery alebo elektromery. Používa sa najmä v budovách a energetických systémoch.
Je optimalizovaný pre jednoduchú topológiu a centralizovaný zber údajov.
Prečo Modbus a M-Bus nefungujú spolu
Modbus a M-Bus používajú odlišný spôsob komunikácie aj štruktúru dát. To znamená, že zariadenia medzi sebou nedokážu komunikovať priamo.
Bez vhodného riešenia tak nie je možné preniesť údaje z Modbus zariadenia do M-Bus systému.
Možnosti riešenia
1. Modbus → M-Bus konvertor
Najčastejším riešením je použitie komunikačného prevodníka.
Konvertor zabezpečuje:
- čítanie dát z Modbus zariadenia
- prevod dát do M-Bus formátu
- odoslanie do existujúcej M-Bus siete
Toto riešenie je vhodné najmä pri dodatočnom dopĺňaní merania do existujúceho systému.
2. Komunikačná gateway
Pri rozsiahlejších systémoch je možné použiť pokročilú gateway, ktorá podporuje viac komunikačných protokolov.
Výhodou je:
- možnosť integrácie viacerých zariadení
- prepojenie rôznych systémov (Modbus, M-Bus, BACnet)
- napojenie na nadradené systémy (BMS, SCADA)
3. Použitie zariadenia s M-Bus
V niektorých prípadoch je vhodnejšie použiť zariadenie, ktoré už natívne podporuje M-Bus komunikáciu.
Toto riešenie je vhodné najmä:
- pri nových inštaláciách
- pri požiadavke na fakturačné meranie
- pri dôraze na jednoduchosť systému
Praktický príklad

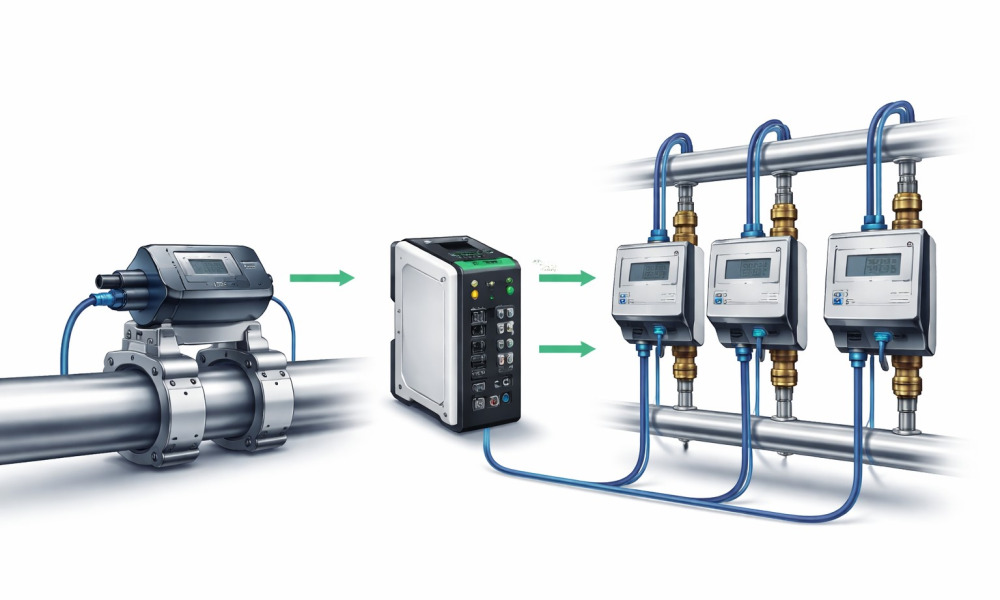

V existujúcom systéme je použitý M-Bus na zber dát z kalorimetrov. Zákazník potrebuje doplniť meranie prietoku pomocou príložného (clamp-on) prietokomera.
Prietokomer komunikuje cez Modbus, čo znemožňuje jeho priame pripojenie do systému.
Riešením je použitie Modbus → M-Bus konvertora, ktorý zabezpečí prevod dát a ich dostupnosť v existujúcej infraštruktúre.
Najčastejšie chyby
Pri implementácii sa často vyskytujú tieto problémy:
- nesprávne mapovanie Modbus registrov
- nekompatibilita zariadení a konvertora
- nesprávne nastavené komunikačné parametre
- nedostatočné napájanie M-Bus zbernice
- nesprávne adresovanie zariadení
Tieto chyby vedú k nestabilnej komunikácii alebo nesprávnym údajom v systéme.
Na čo myslieť pri návrhu
Pri návrhu riešenia je potrebné zohľadniť:
- typ Modbus komunikácie (RTU / TCP)
- počet zariadení v sieti
- požiadavky na presnosť merania
- kompatibilitu so súčasným systémom
- možnosti rozšírenia do budúcnosti
Záver
Spoločnosť REFLOW SK sa venuje návrhu a integrácii meracích systémov v priemyselných aplikáciách. Na základe analýzy existujúcej infraštruktúry navrhujeme vhodný spôsob prepojenia zariadení, výber komunikačných prvkov a ich nastavenie tak, aby bol prenos dát spoľahlivý a dlhodobo funkčný.
