V priemyselných prevádzkach sa denne používajú tisíce meracích zariadení, ktoré prenášajú informácie o tlaku, teplote, prietoku, hladine alebo ďalších procesných veličinách.

Mnohé z nich komunikujú prostredníctvom štandardného analógového signálu 4–20 mA. Tento signál je spoľahlivý, odolný voči rušeniu a umožňuje jednoduchú integráciu do riadiacich systémov.

Má však jednu zásadnú nevýhodu.

Samotná prúdová hodnota poskytuje iba obmedzené informácie o stave meracieho zariadenia.

Ak tlakový prevodník vysiela napríklad 12 mA, riadiaci systém dokáže určiť zodpovedajúcu hodnotu tlaku. Nemusí však vedieť, či snímač pracuje správne, či sa blíži k hranici svojho meracieho rozsahu alebo či zaznamenal internú diagnostickú udalosť.

Práve tu sa uplatňuje HART komunikácia, ktorá umožňuje získavať z inteligentných meracích zariadení ďalšie informácie bez potreby samostatného komunikačného vedenia.

Vďaka HART možno diagnostikovať poruchy, kontrolovať konfiguráciu, sledovať stav zariadenia a v mnohých prípadoch identifikovať problém bez jeho demontáže z technológie.

Čo je HART komunikácia?

HART je skratka pre Highway Addressable Remote Transducer.

Ide o komunikačný protokol používaný v priemyselnej meracej a regulačnej technike, ktorý umožňuje digitálnu komunikáciu s inteligentnými meracími zariadeniami.

Pri klasickom zapojení HART využíva existujúcu prúdovú slučku 4–20 mA.

Na analógový signál je superponovaný digitálny komunikačný signál, ktorý umožňuje obojsmernú výmenu údajov medzi zariadením a komunikačným nástrojom alebo riadiacim systémom.

Výsledkom je možnosť súčasne prenášať:

• analógovú hodnotu meranej veličiny,

• digitálne procesné údaje,

• informácie o konfigurácii,

• diagnostické hlásenia,

• identifikačné údaje zariadenia.

Veľkou výhodou je spätná kompatibilita s existujúcimi analógovými systémami.

V mnohých prípadoch tak možno využívať inteligentné diagnostické funkcie bez kompletnej výmeny kabeláže.

Ako funguje HART na signáli 4–20 mA?

Základom klasickej HART komunikácie je frekvenčné kľúčovanie FSK (Frequency Shift Keying).

Digitálne údaje sa prenášajú pomocou dvoch frekvencií:

• 1 200 Hz – logická jednotka,

• 2 200 Hz – logická nula.

Tieto signály sú superponované na analógový prúd 4–20 mA.

Keďže digitálny signál má nulovú strednú hodnotu, pri správne fungujúcej komunikácii nemení priemernú hodnotu analógového meracieho prúdu.

To znamená, že riadiaci systém môže naďalej vyhodnocovať tlak, prietok alebo teplotu prostredníctvom analógového vstupu, zatiaľ čo servisný technik komunikuje so zariadením digitálne.

HART teda umožňuje získať viac informácií z existujúceho meracieho obvodu bez narušenia základnej analógovej funkcie.

Aké informácie možno získať cez HART?

Rozsah dostupných údajov závisí od výrobcu, modelu a implementovaných funkcií zariadenia.

Pri moderných inteligentných prevodníkoch možno často získať:

• aktuálnu procesnú hodnotu,

• hodnotu výstupného prúdu,

• nastavený merací rozsah,

• jednotky merania,

• identifikačné údaje zariadenia,

• výrobné číslo,

• verziu firmvéru,

• stavové a diagnostické informácie,

• údaje o vybraných interných veličinách,

• informácie o prekročení limitov.

Niektoré pokročilé zariadenia poskytujú aj rozšírenú diagnostiku, napríklad informácie o stave elektroniky, interných teplotách alebo vyhodnocovanie procesných anomálií.

Dôležité je rozlišovať medzi základnými funkciami protokolu HART a rozšírenými funkciami konkrétneho výrobcu.

Nie každý HART prevodník poskytuje rovnaký rozsah diagnostických informácií.

1. Diagnostika tlakového prevodníka cez HART

Jednou z najčastejších aplikácií HART komunikácie je diagnostika inteligentných tlakových prevodníkov.

Predstavme si situáciu, keď tlakový snímač zobrazuje hodnotu, ktorá nezodpovedá očakávanému stavu technológie.

Bez digitálnej komunikácie môže byť potrebné postupne kontrolovať kabeláž, napájanie, merací rozsah a samotný snímač.

Pomocou HART možno najskôr overiť základné informácie o zariadení.

Napríklad:

• aký merací rozsah je nakonfigurovaný,

• akú procesnú hodnotu vyhodnocuje elektronika,

• aký výstupný prúd zariadenie požaduje,

• či zariadenie hlási internú poruchu,

• či je procesná hodnota mimo nakonfigurovaného rozsahu,

• či sú aktívne diagnostické upozornenia.

Praktický príklad

Tlakový prevodník má fyzický merací rozsah 0–40 bar, ale jeho analógový výstup je nakonfigurovaný na 0–10 bar.

Ak technik predpokladá, že 20 mA predstavuje 40 bar, bude namerané hodnoty nesprávne interpretovať.

Pomocou HART možno overiť nastavené hodnoty LRV a URV:

• LRV (Lower Range Value) – dolná hodnota nakonfigurovaného rozsahu,

• URV (Upper Range Value) – horná hodnota nakonfigurovaného rozsahu.

Takto možno identifikovať nesprávnu konfiguráciu bez demontáže zariadenia.

2. Ako HART pomáha pri nesprávnom signáli 4–20 mA?

Pri poruchách merania sa často rieši otázka, či je problém v samotnom snímači alebo v prenose signálu do riadiaceho systému.

HART môže pomôcť tieto možnosti rozlíšiť.

Predstavme si, že PLC vyhodnocuje prúd 8 mA, ale digitálna komunikácia so snímačom ukazuje procesnú hodnotu, ktorá by pri jeho nastavení mala zodpovedať 12 mA.

Takýto rozdiel môže upozorniť na problém s konfiguráciou, analógovým výstupom alebo meracím obvodom.

Pri diagnostike možno porovnať:

1. Digitálnu procesnú hodnotu zo snímača.

2. Digitálne hlásenú hodnotu analógového výstupu.

3. Skutočný prúd nameraný v slučke.

4. Hodnotu vyhodnotenú analógovým vstupom PLC.

Takéto porovnanie pomáha lokalizovať miesto, kde vzniká nesúlad.

Samotná HART komunikácia však nenahrádza meranie skutočného prúdu vhodným meracím prístrojom.

3. Diagnostika porúch a stavových hlásení

Moderné inteligentné zariadenia dokážu monitorovať vlastný technický stav.

Pri zistení problému môžu vytvoriť diagnostické hlásenie.

V priemyselnej automatizácii sa často používa klasifikácia diagnostiky podľa odporúčaní NAMUR NE 107.

Tá rozlišuje štyri základné stavové kategórie.

Tieto kategórie pomáhajú obsluhe rozlíšiť závažnú poruchu od upozornenia, ktoré ešte nemusí znamenať okamžitú stratu merania.

Napríklad upozornenie Maintenance Required môže indikovať potrebu plánovanej údržby.

Naopak, stav Failure môže signalizovať, že nameraná hodnota už nie je spoľahlivá.

Podpora a konkrétne mapovanie týchto stavov však závisia od implementácie výrobcu a zariadenia.

4. Diagnostika prietokomerov cez HART

HART komunikácia sa využíva aj pri inteligentných prietokomeroch.

Podľa typu meracieho princípu môže zariadenie poskytovať informácie o:

• aktuálnom prietoku,

• celkovom pretečenom množstve,

• teplote média,

• diagnostike meracieho systému,

• stave elektród,

• stabilite meracieho signálu,

• prekročení prevádzkových limitov.

Napríklad pri elektromagnetických prietokomeroch môžu niektoré modely poskytovať diagnostické informácie o vodivosti média, stave elektród alebo nezaplnenom potrubí.

Tieto funkcie však nie sú univerzálne dostupné pri každom elektromagnetickom prietokomere s HART komunikáciou.

Praktický význam

Ak prietokomer vykazuje nestabilnú hodnotu, servisný technik môže prostredníctvom HART preveriť dostupné diagnostické hlásenia.

V niektorých prípadoch tak možno odhaliť problém súvisiaci s procesnými podmienkami alebo samotným meracím systémom ešte pred demontážou zariadenia.

5. Kontrola konfigurácie bez zásahu do technológie

Jednou z najpraktickejších výhod HART je možnosť čítať a pri splnení príslušných podmienok meniť konfiguráciu zariadenia.

Pri tlakovom prevodníku možno napríklad kontrolovať:

• merací rozsah,

• jednotky,

• tlmenie signálu,

• identifikačný TAG,

• nastavenie výstupu,

• niektoré diagnostické parametre.

To je užitočné najmä pri uvádzaní technológie do prevádzky alebo pri riešení problémov po výmene zariadenia.

Príklad z praxe

Po výmene tlakového prevodníka sa zistí, že nový snímač má nastavené iné tlmenie signálu než pôvodné zariadenie.

Výsledkom môže byť pomalšia reakcia merania na zmeny tlaku.

Pomocou HART možno nastavenie skontrolovať a podľa potreby upraviť.

Zmeny konfigurácie sa však musia vykonávať kontrolovaným spôsobom. Nesprávna úprava meracieho rozsahu alebo ďalších parametrov môže ovplyvniť riadenie technológie a bezpečnostné funkcie.

6. Prediktívna údržba a diagnostika cez HART

HART komunikácia môže byť súčasťou systému preventívnej alebo prediktívnej údržby.

Pri pokročilých zariadeniach možno sledovať diagnostické údaje, ktoré upozorňujú na postupné zhoršovanie prevádzkového stavu.

Môže ísť napríklad o:

• opakované diagnostické udalosti,

• prekračovanie prevádzkových limitov,

• zmeny interných diagnostických veličín,

• upozornenia na potrebu údržby,

• odchýlky identifikované pokročilou diagnostikou.

Samotný protokol HART však automaticky neznamená, že zariadenie dokáže predpovedať svoju poruchu.

HART je komunikačný nástroj. Rozsah prediktívnej diagnostiky závisí od konkrétneho meracieho zariadenia a spôsobu spracovania jeho údajov.

Ak systém dlhodobo zaznamenáva diagnostické informácie, možno ich využiť na analýzu trendov a efektívnejšie plánovanie údržby.

Ako sa technik pripojí k zariadeniu cez HART?

Existuje viacero možností.

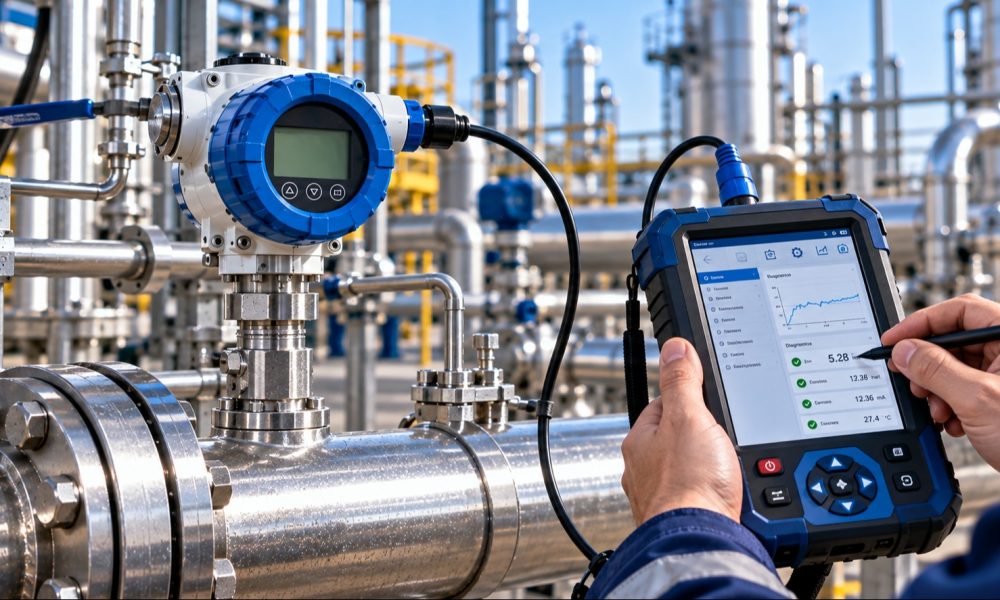

Ručný HART komunikátor

Prenosný servisný komunikátor umožňuje pripojenie k meraciemu zariadeniu priamo v prevádzke.

Technik môže čítať diagnostické informácie, kontrolovať konfiguráciu a vykonávať podporované servisné operácie.

HART modem a počítač

Ďalšou možnosťou je HART modem pripojený k počítaču.

Pomocou kompatibilného softvéru možno komunikovať s inteligentným zariadením a pracovať s jeho parametrami.

HART kompatibilný riadiaci systém

Niektoré PLC, DCS a systémy správy prevádzkových zariadení podporujú HART komunikáciu prostredníctvom vhodných analógových vstupných modulov alebo komunikačných rozhraní.

To umožňuje vzdialené získavanie diagnostických informácií.

Dôležité je, že bežný analógový vstup 4–20 mA nemusí podporovať digitálnu HART komunikáciu.

Ak má byť diagnostika dostupná v nadradenom systéme, treba túto požiadavku zohľadniť už pri návrhu automatizácie.

Prečo niekedy HART komunikácia nefunguje?

Aj keď snímač správne vysiela analógový signál 4–20 mA, digitálna komunikácia nemusí fungovať.

Príčin môže byť viacero.

Nedostatočná impedancia slučky

Klasická HART komunikácia vyžaduje vhodnú impedanciu komunikačného obvodu.

V praxi sa často používa odpor približne 250 Ω, ktorý umožňuje správny prenos komunikačného signálu.

Presné požiadavky však závisia od zariadenia a konfigurácie slučky.

Nevhodné napájanie

Ak nie je k dispozícii dostatočné napätie na prevádzku snímača pri danom zaťažení slučky, komunikácia môže byť nespoľahlivá.

Nekompatibilný analógový modul

Niektoré analógové vstupy alebo oddeľovače môžu digitálnu HART zložku potláčať.

Nevhodná kabeláž alebo rušenie

Nesprávne tienenie, nevhodné zapojenie alebo elektromagnetické rušenie môžu zhoršovať kvalitu komunikácie.

Chýbajúca podpora zariadenia v softvéri

Na prístup k rozšíreným funkciám môže byť potrebný vhodný opis zariadenia, napríklad DD alebo DTM.

Bez neho môžu byť dostupné iba základné univerzálne HART funkcie.

HART a iskrovo bezpečné bariéry

V prostrediach s nebezpečenstvom výbuchu sa HART komunikácia často používa spolu s iskrovo bezpečnými bariérami alebo galvanickými oddeľovačmi.

Nie každá bariéra však automaticky umožňuje prenos HART signálu.

Pri výbere je preto potrebné preveriť:

• podporu HART komunikácie,

• vhodnosť pre daný typ signálu,

• elektrické parametre slučky,

• požiadavky na iskrovú bezpečnosť,

• kompatibilitu so snímačom a riadiacim systémom.

Ak je medzi HART prevodníkom a riadiacim systémom zapojený oddeľovač bez podpory HART, digitálna komunikácia nemusí prechádzať.

Analógové meranie 4–20 mA pritom môže naďalej fungovať správne.

Pri návrhu Ex aplikácií je potrebné samostatne preveriť aj bezpečnostné parametre celého iskrovo bezpečného obvodu.

HART verzus klasický signál 4–20 mA

HART preto nepredstavuje náhradu analógového merania, ale jeho významné rozšírenie.

Najčastejšie chyby pri používaní HART

V priemyselnej praxi sa opakujú najmä tieto problémy.

1. Predpoklad, že každý 4–20 mA snímač podporuje HART

HART je dostupný iba pri zariadeniach, ktoré tento protokol podporujú.

2. Použitie analógového modulu bez podpory HART

Riadiaci systém spracúva analógovú hodnotu, ale digitálna diagnostika nie je dostupná.

3. Nevhodná impedancia slučky

Komunikátor nedokáže nadviazať spojenie so zariadením.

4. Použitie oddeľovača bez podpory HART

Digitálny signál neprechádza cez oddeľovací modul.

5. Nesprávna konfigurácia meracieho rozsahu

Analógový výstup nezodpovedá očakávanému škálovaniu v PLC.

6. Ignorovanie diagnostických hlásení

Zariadenie upozorňuje na problém, ale obsluha sleduje iba procesnú hodnotu.

7. Nekontrolované zmeny konfigurácie

Servisný zásah môže neúmyselne ovplyvniť meranie alebo riadenie technológie.

Kedy sa oplatí využívať HART diagnostiku?

HART je obzvlášť užitočný v prevádzkach s väčším počtom inteligentných meracích zariadení.

Praktický význam má najmä pri:

• diagnostike tlakových prevodníkov,

• uvádzaní meracích okruhov do prevádzky,

• kontrole konfigurácie,

• riešení nesúladu medzi snímačom a PLC,

• údržbe prietokomerov,

• monitorovaní technologických zariadení,

• správe prevádzkových prístrojov,

• integrácii diagnostiky do DCS.

Pri nových projektoch je vhodné už počas návrhu rozhodnúť, či bude HART slúžiť iba na lokálny servis, alebo sa jeho diagnostické informácie budú prenášať aj do nadradeného systému.

Od toho závisí výber analógových modulov, oddeľovačov a komunikačnej infraštruktúry.

Záver

HART komunikácia rozširuje možnosti klasického analógového merania 4–20 mA o digitálnu diagnostiku a konfiguráciu.

Vďaka nej možno z inteligentných meracích zariadení získavať informácie, ktoré samotný analógový signál neposkytuje.

Technici tak môžu kontrolovať meracie rozsahy, identifikovať diagnostické hlásenia, preverovať stav zariadení a v mnohých prípadoch lokalizovať príčinu problému bez demontáže snímača.

Najväčšou výhodou HART nie je samotný digitálny prenos údajov, ale možnosť lepšie porozumieť tomu, čo sa deje vo vnútri meracieho zariadenia.

Pri správnom využití môže HART prispieť k rýchlejšej diagnostike, efektívnejšej údržbe a vyššej spoľahlivosti priemyselných meraní.
