Vodný ráz patrí medzi najčastejšie príčiny poškodenia potrubných systémov. Napriek tomu ide o jav, ktorý býva často podceňovaný alebo nesprávne diagnostikovaný. V praxi môže spôsobiť poškodenie ventilov, armatúr, čerpadiel, tlakových snímačov, prietokomerov aj samotného potrubia.
V mnohých prípadoch sa pritom dá vodnému rázu účinne predísť už správnym návrhom technológie alebo vhodne zvolenou regulačnou technikou.
Čo je vodný ráz?
Vodný ráz (hydraulický ráz) je náhla tlaková vlna, ktorá vzniká pri prudkej zmene rýchlosti prúdenia kvapaliny v potrubí.
Najčastejšie k nemu dochádza pri:
- náhlom uzavretí ventilu,
- rýchlom zastavení čerpadla,
- náhlom otvorení alebo zatvorení armatúry,
- výpadku elektrického napájania čerpadla,
- zmene prevádzkového režimu technológie.
Tlaková vlna sa šíri potrubím vysokou rýchlosťou a môže niekoľkonásobne prekročiť bežný prevádzkový tlak.
Prečo vzniká?
Kvapaliny sa síce považujú za takmer nestlačiteľné, no pri náhlej zmene prúdenia sa ich kinetická energia premieňa na tlakovú energiu.
Predstavte si situáciu:
Čerpadlo dopravuje vodu potrubím rýchlosťou niekoľkých metrov za sekundu. Ak sa ventil uzavrie takmer okamžite, voda nemá kam pokračovať.
Vznikne tlaková vlna, ktorá sa odráža medzi koncami potrubia a krátkodobo výrazne zvýši tlak v systéme.

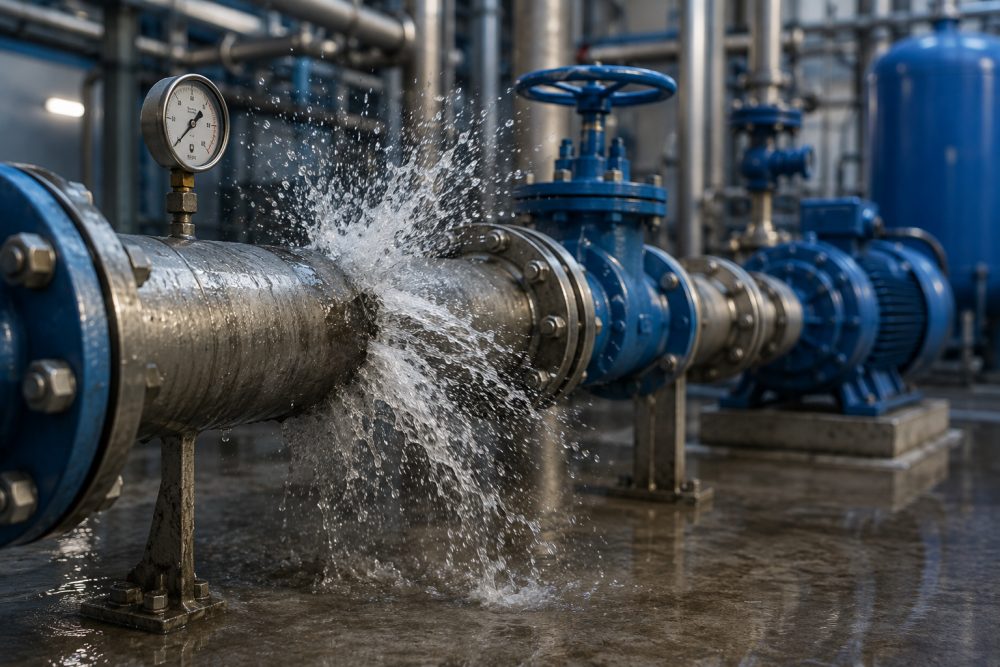

Aké škody môže vodný ráz spôsobiť?
Následky bývajú rôzne – od drobných vibrácií až po vážne poškodenie technológie.
Najčastejšie ide o:
- prasknuté potrubie,
- poškodené prírubové spoje,
- netesnosti ventilov,
- poškodenie čerpadiel,
- poškodenie tlakových snímačov,
- poškodenie prietokomerov,
- poškodenie tesnení,
- zvýšené vibrácie celej technológie.
Opakované tlakové rázy navyše skracujú životnosť zariadení aj vtedy, keď nespôsobia okamžitú poruchu.
Ako spoznať vodný ráz?
Typické prejavy sú:
- hlasné údery v potrubí,
- kovové klepanie,
- náhle kolísanie tlaku,
- vibrácie potrubia,
- časté poškodenie armatúr,
- opakované poruchy tlakových snímačov.
Ak sa tieto príznaky objavujú pravidelne, je vhodné preveriť, či nie sú spôsobené práve vodným rázom.
Ohrozená nie je len technológia
Mnohí si myslia, že vodný ráz poškodzuje len potrubie.
V skutočnosti môže negatívne ovplyvniť aj meraciu techniku.
Najviac ohrozené bývajú:
- tlakové prevodníky,
- tlakové snímače,
- prietokomery,
- regulačné ventily,
- poistné ventily,
- membránové oddeľovače.
Krátkodobé tlakové špičky môžu prekročiť ich menovitý rozsah a spôsobiť nepresné meranie alebo trvalé poškodenie.
Ako vodnému rázu predchádzať?
Úplne odstrániť vodný ráz nie je vždy možné, jeho účinky však možno výrazne obmedziť.
Medzi najúčinnejšie opatrenia patria:
- pomalé zatváranie ventilov,
- použitie ventilov s regulovaným časom uzatvárania,
- frekvenčné meniče čerpadiel,
- správny návrh potrubia,
- vhodne navrhnuté poistné prvky,
- expanzné nádoby,
- tlmiče vodného rázu,
- správny výber meracej techniky.
Dôležitú úlohu zohráva už samotný návrh technológie.
Dá sa vodný ráz odhaliť pomocou merania?
Áno.
Moderné tlakové snímače s dostatočne rýchlou odozvou dokážu zachytiť krátkodobé tlakové špičky.
Pri kombinácii:
- tlakových snímačov,
- záznamu dát,
- monitoringu trendov,
je možné identifikovať okamih vzniku vodného rázu a následne prijať opatrenia na jeho odstránenie.
Práve kontinuálne monitorovanie často odhalí problém skôr, ako dôjde k poškodeniu zariadení.
Prevencia je lacnejšia ako oprava
Poškodené potrubie alebo odstávka výroby znamenajú vysoké náklady.
Správny návrh potrubného systému, kvalitná regulačná technika a spoľahlivé meranie predstavujú investíciu, ktorá môže predísť nákladným opravám a neplánovaným výpadkom výroby.
Záver
Vodný ráz je jav, ktorý vzniká v priebehu milisekúnd, no jeho následky môžu ovplyvniť spoľahlivosť celej technológie. Okrem potrubia a ventilov môže poškodiť aj meracie prístroje a regulačné zariadenia. Správny návrh systému, kvalitná meracia technika a priebežný monitoring pomáhajú minimalizovať riziko vzniku tlakových rázov a predĺžiť životnosť celej prevádzky.
