Pri meraní v priemysle sa často rieši presnosť, rozsah alebo stabilita zariadenia. Menej známy, no veľmi dôležitý parameter je hysterézia merania.
Práve hysterézia môže spôsobiť, že zariadenie bude pri rovnakých podmienkach zobrazovať rozdielne hodnoty. V praxi to znamená nepresné dáta, nestabilnú reguláciu alebo nesprávne vyhodnotenie procesu.
Čo je hysterézia

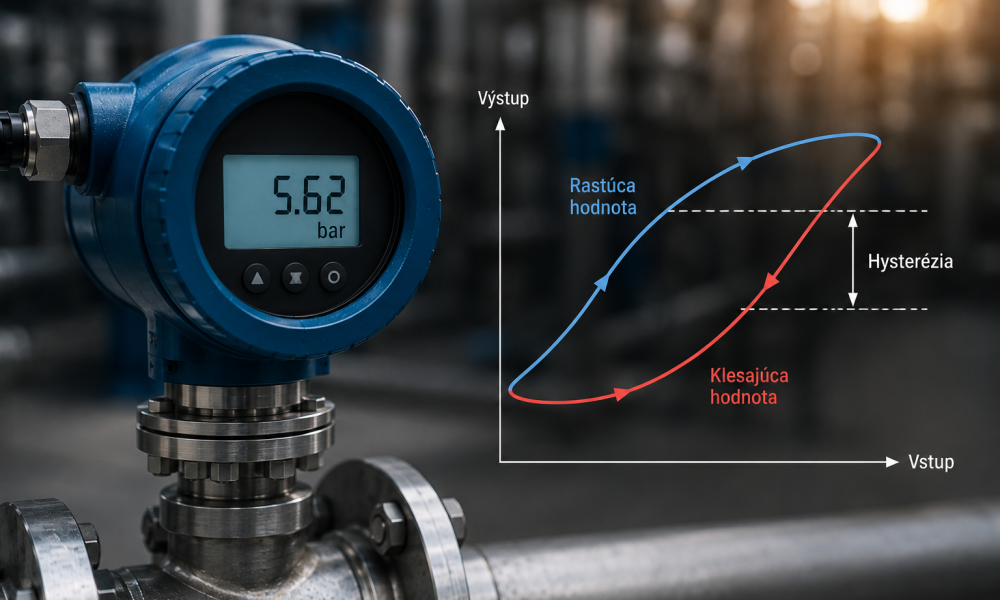

Hysterézia je rozdiel vo výsledku merania pri rovnakom bode merania v závislosti od smeru zmeny veličiny.
Jednoducho povedané:
- pri zvyšovaní hodnoty môže zariadenie ukazovať inú hodnotu
- pri znižovaní hodnoty inú
Aj keď je reálna hodnota rovnaká.
Ako hysterézia vzniká
Hysterézia vzniká najčastejšie v dôsledku:
- mechanického odporu
- pružnosti materiálov
- trenia pohyblivých častí
- vlastností snímača
- elektronických oneskorení
V niektorých prípadoch ide o prirodzenú vlastnosť zariadenia, no pri vyšších hodnotách môže predstavovať problém.
Kde sa hysterézia prejavuje
Hysterézia sa môže objaviť pri rôznych typoch merania:
- tlak
- prietok
- hladina
- teplota
- polohové snímače
- regulačné ventily
Najvýraznejšie sa prejavuje tam, kde dochádza k častým zmenám meranej veličiny.
Prečo je hysterézia problém
Najväčší problém hysterézie je, že meranie nie je konzistentné.
To môže spôsobovať:
- nestabilnú reguláciu
- kolísanie procesu
- nepresné dávkovanie
- nesprávne vyhodnotenie spotreby
- chyby pri automatizácii
Riadiaci systém pracuje s údajmi, ktoré sa menia aj pri rovnakých podmienkach.
Hysterézia vs. presnosť
Častý omyl je zamieňanie hysterézie a presnosti.
Aj veľmi presné zariadenie môže mať vysokú hysteréziu.
To znamená, že:
- zariadenie môže merať presne
- ale výsledok nebude rovnaký pri raste a poklese hodnoty
V praxi to môže výrazne ovplyvniť stabilitu procesu.
Ako hysteréziu odhaliť
Hysterézia sa najčastejšie odhalí pri porovnaní:
- rastúcej hodnoty
- klesajúcej hodnoty
Ak zariadenie pri rovnakom bode zobrazuje odlišné výsledky, ide o prejav hysterézie.
V moderných monitorovacích systémoch je možné tieto odchýlky sledovať pomocou trendov a analýzy dát.
Ako minimalizovať hysteréziu
Úplné odstránenie hysterézie nie je vždy možné, no jej vplyv sa dá výrazne obmedziť:
- správnym výberom technológie
- kvalitným návrhom merania
- pravidelnou údržbou
- kalibráciou zariadení
- elimináciou vibrácií a mechanického namáhania
Dôležitú úlohu zohráva aj správne dimenzovanie zariadenia a vhodné prevádzkové podmienky.
Prečo je dôležité hysteréziu sledovať
V mnohých prevádzkach sa hysterézia dlhodobo prehliada, pretože zariadenie na prvý pohľad funguje správne.
V reálnej prevádzke však môže spôsobovať:
- zníženie presnosti procesu
- vyššie energetické straty
- nestabilnú automatizáciu
- nesprávne rozhodnutia na základe dát
Ide o problém, ktorý býva často skrytý, no jeho dopady sú reálne.
Záver
Hysterézia merania patrí medzi dôležité parametre, ktoré ovplyvňujú kvalitu a stabilitu merania v praxi. Aj keď nie je na prvý pohľad viditeľná, môže výrazne ovplyvniť reguláciu procesov a správnosť dát.
