Detektor plynu môže byť špičkový prístroj s vysokou citlivosťou a certifikáciou ATEX, no ak je umiestnený na nesprávnom mieste, nemusí zachytiť únik včas. Práve nesprávna poloha detektorov patrí medzi najčastejšie príčiny nefunkčných alebo nedostatočne účinných systémov detekcie plynov.
Pri návrhu systému preto nestačí vybrať správny typ detektora. Rovnako dôležité je vedieť, kam ho nainštalovať, aby spoľahlivo monitoroval priestor a včas upozornil na vznikajúce nebezpečenstvo.

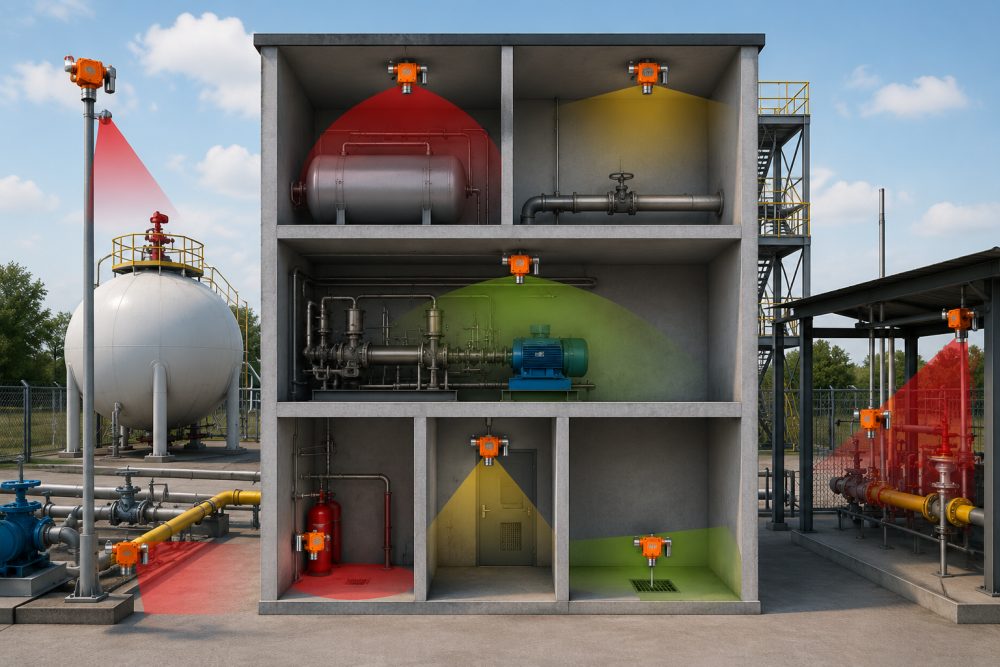

Prečo je umiestnenie detektora také dôležité?
Každý plyn sa v priestore správa odlišne. Niektoré plyny stúpajú nahor, iné zostávajú pri podlahe a ďalšie sa miešajú so vzduchom. Ak je detektor umiestnený mimo oblasti, kde sa plyn prirodzene hromadí, môže dôjsť k výraznému oneskoreniu detekcie alebo dokonca k tomu, že únik nebude zachytený vôbec.
Správne umiestnenie detektora má preto zásadný vplyv na:
- bezpečnosť zamestnancov,
- ochranu technológie,
- prevenciu výbuchu alebo požiaru,
- spoľahlivú prevádzku výroby,
- splnenie legislatívnych a bezpečnostných požiadaviek.
Rozhoduje hustota plynu
Pri návrhu systému je potrebné poznať hustotu monitorovaného plynu v porovnaní so vzduchom.
Plyny ľahšie ako vzduch
Tieto plyny stúpajú nahor a hromadia sa pod stropom.
Typické príklady:
- vodík (H₂),
- metán (CH₄),
- amoniak (NH₃).
Detektory sa odporúča umiestniť približne 20 až 50 cm pod strop alebo do najvyšších bodov monitorovaného priestoru.
Plyny ťažšie ako vzduch
Tieto plyny sa držia pri podlahe alebo v priehlbinách.
Príklady:
- propán,
- bután,
- LPG,
- oxid siričitý (SO₂).
Detektory sa zvyčajne montujú približne 20 až 50 cm nad podlahou.
Plyny s hustotou podobnou vzduchu
Niektoré plyny sa premiešavajú so vzduchom pomerne rovnomerne.
Najčastejšie ide o:
- oxid uhoľnatý (CO),
- oxid dusnatý (NO),
- oxid dusičitý (NO₂).
Detektory sa inštalujú približne vo výške dýchacej zóny, teda približne 1,5 až 1,8 metra nad podlahou, prípadne podľa konkrétnej aplikácie.
Najčastejšie chyby pri umiestnení detektorov
1. Príliš ďaleko od možného úniku
Detektor by mal byť umiestnený čo najbližšie k potenciálnemu zdroju úniku, napríklad pri:
- ventiloch,
- prírubách,
- čerpadlách,
- kompresoroch,
- zásobníkoch,
- regulačných staniciach.
Ak je detektor vzdialený niekoľko desiatok metrov, môže sa plyn rozptýliť skôr, než dosiahne senzor.
2. Umiestnenie v silnom prievane
Ventilátory, klimatizácia alebo otvorené brány môžu plyn odvádzať mimo detektora.
Výsledkom je oneskorená alebo nepresná detekcia.
3. Mŕtve zóny
Za veľkými technologickými zariadeniami alebo v rohoch hál vznikajú oblasti so slabým prúdením vzduchu.
Tieto miesta môžu vyžadovať samostatný detektor.
4. Jeden detektor na príliš veľký priestor
Veľká výrobná hala nemusí byť dostatočne pokrytá jediným detektorom.
Pri návrhu je potrebné zohľadniť:
- členitosť priestoru,
- smer prúdenia vzduchu,
- počet možných zdrojov úniku,
- výšku haly,
- typ monitorovaného plynu.
Vonkajšie aplikácie
Pri vonkajších inštaláciách zohráva významnú úlohu vietor.
Detektory sa často umiestňujú:
- v smere prevládajúceho vetra,
- v blízkosti technologických zariadení,
- pri ventilových staniciach,
- pri zásobníkoch,
- pri plniacich miestach.
Vo veľkých areáloch býva potrebné kombinovať viac detektorov, aby sa eliminovali slepé miesta.
Neexistuje univerzálne riešenie
Každá prevádzka je iná. Správne umiestnenie závisí od mnohých faktorov:
- monitorovaného plynu,
- typu technológie,
- výšky objektu,
- ventilácie,
- smeru prúdenia vzduchu,
- možných miest úniku,
- požiadaviek ATEX a bezpečnostných noriem.
Preto sa profesionálny návrh systému detekcie plynov vždy vykonáva individuálne.
Záver
Správne umiestnenie detektora plynu je rovnako dôležité ako výber samotného zariadenia. Aj kvalitný detektor môže stratiť svoju účinnosť, ak je nainštalovaný na nevhodnom mieste. Dobre navrhnutý systém detekcie zvyšuje bezpečnosť pracovníkov, chráni technológiu a minimalizuje riziko odstávok či havárií.
Spoločnosť REFLOW SK navrhuje a dodáva kompletné systémy stacionárnej detekcie plynov pre priemyselné prevádzky. Pomáhame zákazníkom s výberom vhodných detektorov, návrhom ich optimálneho umiestnenia, projektovou dokumentáciou aj uvedením systému do prevádzky. Vďaka dlhoročným skúsenostiam dokážeme navrhnúť riešenie, ktoré spĺňa požiadavky bezpečnosti aj spoľahlivej prevádzky.
